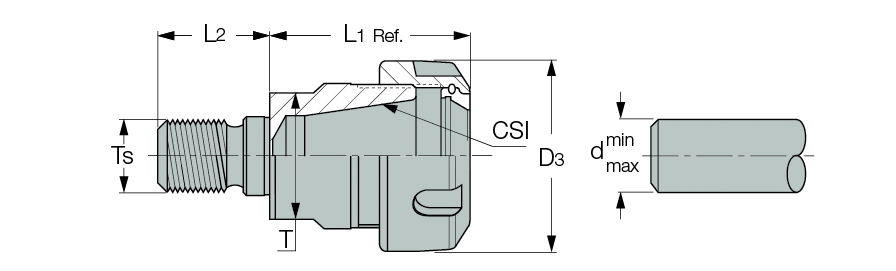

CDP ER-M :  DIN 6499 ER collet chucks with threaded FLEXFIT adaptations.


RUNOUT (INTERNAL) 0.003  HARDNESS 58-60  SURFACE FINISH N5  COOLANT
  Designation
CSI		 d
min		 d
max
L1
L2
D3
Ts
T
Kg
  CDP ER11 M10 M  ER11  0.5  7.0  27.0  20.00  16.00  M10  15.0  0.03
  CDP ER11 M12 M  ER11  0.5  7.0  27.0  22.00  16.00  M12  17.0  0.04
  CDP ER16 M10 M  ER16  0.5  10.0  38.1  20.00  22.00  M10  17.0  0.05
  CDP ER16 M12 M  ER16  0.5  10.0  37.1  22.00  22.00  M12  17.0  0.06
  CDP ER16 M16  ER16  0.5  10.0  36.6  25.00  28.00  M16  25.0  0.10
  CDP ER20 M16  ER20  1.0  13.0  45.5  25.00  34.00  M16  25.0  0.15
  CDP ER25 M16  ER25  1.0  16.0  44.5  25.00  42.00  M16  28.0  0.15

For adaptation options click on "More Info".
