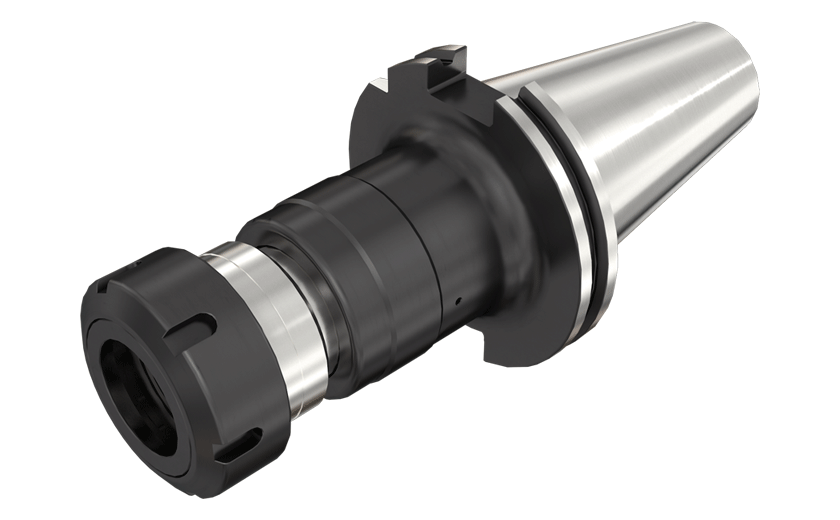

GTI DIN69871-ER (Tapping) :  DIN 6499 ER tapping attachments with DIN 69871 form A tapered shanks.


DIN 69871   Tapping

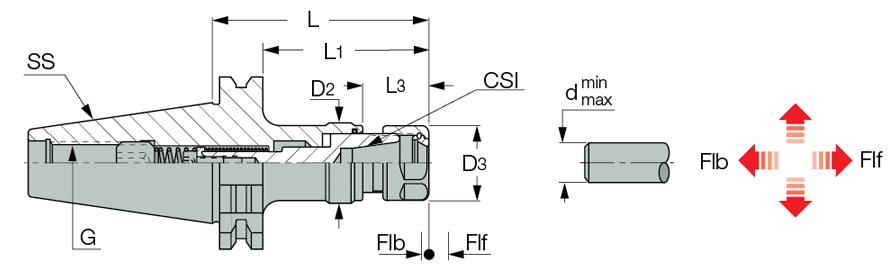

  Designation
S.s
C.Si		 Tap
min		 Tap
max		 d
min		 d
max
L
L1
L3
D3
D2
Flf
Flb
G
Kg
  GTI DIN69871 40 ER16  40  ER16  M3  M10  0.5  10.0  81.20  62.1  24.60  28.00  29.50  8.0  3.0  M16  1.11
  GTI DIN69871 40 ER32  40  ER32  M6  M20  2.0  20.0  112.60  93.5  33.00  50.00  56.50  9.0  4.0  M16  2.07
  GTI DIN69871 40 ER40  40  ER40  M6  M28  3.0  26.0  130.60  111.5  51.00  63.00  56.50  9.0  4.0  M16  2.36
  GTI DIN69871 50 ER16  50  ER16  M3  M10  0.5  10.0  106.80  87.7  24.60  28.00  29.50  8.0  3.0  M24  3.14
  GTI DIN69871 50 ER32  50  ER32  M6  M20  2.0  20.0  115.30  96.2  33.00  50.00  56.50  9.0  4.0  M24  4.05
  GTI DIN69871 50 ER40  50  ER40  M6  M28  3.0  26.0  133.30  114.2  51.00  63.00  56.50  9.0  4.0  M24  4.41

For Adaptation Click on "More Info".
