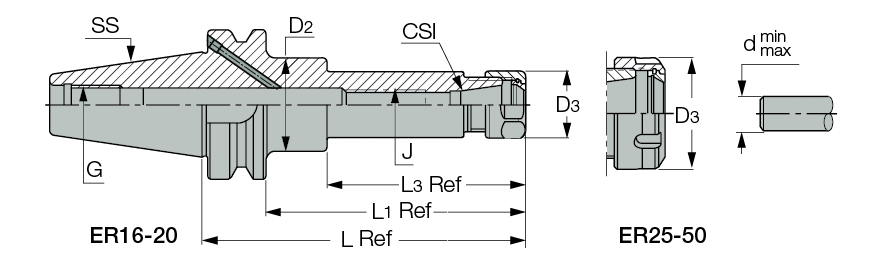

 BT-ER :  DIN 6499 ER collet chuck with a BT MAS-403 taper shank Cutting Conditions Machine Power
 Add B as suffix to the designation for coolant througt flange.

BT   Collet chucks
  Designation
S.s
C.Si		 d
min		 d
max
L
L1
L3
D3
D2
G
J
Cool
Kg
  BT30 ER16X 70  30  ER16  0.5  10.0  70.00  48.0  -  28.00  -  M12  M10  -  0.57
  BT30 ER16X100  30  ER16  0.5  10.0  100.00  73.0  -  28.00  -  M12  M10  -  0.70
  BT30 ER20X 70  30  ER20  1.0  13.0  70.00  48.0  -  34.00  -  M12  M12  -  0.62
  BT30 ER25X 60  30  ER25  1.0  16.0  60.00  38.0  -  42.00  -  M12  M16X2  -  0.61
  BT30 ER32X 60  30  ER32  2.0  20.0  60.00  38.0  -  50.00  -  M12  M16X2  -  0.60
  BT40 ER11X100M  40  ER11  0.5  7.0  100.00  73.0  -  16.00  -  M16  M6  -  1.13
  BT40 ER16X 70  40  ER16  0.5  10.0  70.00  43.0  -  28.00  -  M16  M12  -  1.15
  BT40 ER16X 70 B  40  ER16  0.5  10.0  70.00  43.0  -  28.00  -  M16  M12  Y  1.11
  BT40 ER16X100  40  ER16  0.5  10.0  100.00  73.0  -  28.00  -  M16  M12  -  1.29
  BT40 ER16X100 B  40  ER16  0.5  10.0  100.00  73.0  -  28.00  -  M16  M12  Y  1.28
  BT40 ER16X150  40  ER16  0.5  10.0  150.00  123.0  110.00  28.00  40.00  M16  M12  -  1.70
  BT40 ER16X150 B  40  ER16  0.5  10.0  150.00  123.0  110.00  28.00  40.00  M16  M12  Y  1.70
  BT40 ER16X200  40  ER16  0.5  10.0  200.00  173.0  85.00  28.00  40.00  M12  M10  -  2.03
  BT40 ER16X200 B  40  ER16  0.5  10.0  200.00  173.0  85.00  28.00  40.00  M16  M10  Y  2.03
  BT40 ER16X200 M  40  ER16  0.5  10.0  200.00  173.0  85.00  28.00  40.00  M12  M10  -  1.89
  BT40 ER20X 70  40  ER20  1.0  13.0  70.00  43.0  -  34.00  -  M16  M12  -  1.20
  BT40 ER20X 70 B  40  ER20  1.0  13.0  70.00  43.0  -  34.00  -  M16  M12  Y  1.20
  BT40 ER20X100  40  ER20  1.0  13.0  100.00  73.0  -  34.00  -  M16  M12  -  1.39
  BT40 ER20X100 B  40  ER20  1.0  13.0  100.00  73.0  -  34.00  -  M16  M12  Y  1.39
  BT40 ER20X120  40  ER20  2.0  20.0  120.00  93.0  -  34.00  -  M16  M12  -  1.50
  BT40 ER20X150  40  ER20  1.0  13.0  150.00  123.0  34.00  34.00  -  M16  M12  -  1.76
  BT40 ER20X150 B  40  ER20  1.0  13.0  150.00  123.0  -  34.00  -  M16  M12  Y  1.72
  BT40 ER25X 60  40  ER25  1.0  16.0  60.00  33.0  -  42.00  -  M16  M16X2  -  1.15
  BT40 ER25X 60 B  40  ER25  1.0  16.0  60.00  33.0  -  42.00  -  M16  M16X2  Y  1.14
  BT40 ER25X100  40  ER25  1.0  16.0  100.00  73.0  -  42.00  -  M16  M16X2  -  1.54
  BT40 ER25X100 B  40  ER25  1.0  16.0  100.00  73.0  -  42.00  -  M16  M16X2  Y  1.54
  BT40 ER25X150  40  ER25  1.0  16.0  150.00  123.0  -  42.00  -  M16  M16X2  -  2.07
  BT40 ER25X150 B  40  ER25  1.0  16.0  150.00  123.0  -  42.00  -  M16  M16X2  Y  2.04
  BT40 ER32X 60  40  ER32  2.0  20.0  60.00  33.0  -  50.00  -  M16  M22X1.5  -  1.11
  BT40 ER32X 60 B  40  ER32  2.0  20.0  60.00  33.0  -  50.00  -  M16  M22X1.5  Y  1.11
  BT40 ER32X100  40  ER32  2.0  20.0  100.00  73.0  -  50.00  -  M16  M22X1.5  -  1.67
  BT40 ER32X100 B  40  ER32  2.0  20.0  100.00  73.0  -  50.00  -  M16  M22X1.5  Y  1.66
  BT40 ER32X120  40  ER32  2.0  20.0  120.00  93.0  -  50.00  -  M16  M22X1.5  -  1.95
  BT40 ER32X150  40  ER32  2.0  20.0  150.00  123.0  -  50.00  -  M16  M22X1.5  -  2.42
  BT40 ER32X150 B  40  ER32  2.0  20.0  150.00  123.0  -  50.00  -  M16  M22X1.5  Y  2.42
  BT40 ER40X 80  40  ER40  3.0  26.0  80.00  53.0  -  63.00  -  M16  M28X1.5  -  1.40
  BT40 ER40X 80 B  40  ER40  3.0  26.0  80.00  53.0  -  63.00  -  M16  M28X1.5  Y  1.40
  BT40 ER40X100  40  ER40  3.0  26.0  100.00  73.0  -  63.00  -  M16  M28X1.5  -  1.66
  BT40 ER40X100 B  40  ER40  3.0
