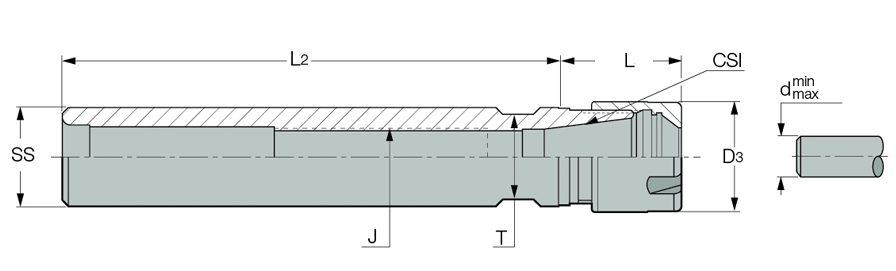

ST-ER-M (Mini) :  DIN 6499 ER mini collet chucks with cylindrical shanks.


RUNOUT (INTERNAL) 0.005  HARDNESS 58-60  SURFACE FINISH N5  COOLANT
  Designation
SS
CSI		 d
min		 d
max
L2
L3
J
D3
T
Kg
  ST 12X 80 ER11 M  12  ER11  0.5  7.0  80.00  26.50  -  16.00  11.0  0.07
  ST 16X100 ER11 M  16  ER11  0.5  7.0  100.00  18.50  M8  16.00  13.0  0.12
  ST 16X150 ER11 M  16  ER11  0.5  7.0  150.00  18.50  M8  16.00  13.0  0.20
  ST 12X 80 ER16 M  12  ER16  0.5  10.0  80.00  36.50  -  22.00  17.0  0.09
  ST 20X100 ER16 M  20  ER16  0.5  10.0  100.00  25.00  M12  22.00  17.0  0.19
  ST 20X150 ER16 M  20  ER16  0.5  10.0  150.00  25.00  M12  22.00  17.0  0.25
  ST 20X100 ER20 M  20  ER20  1.0  13.0  100.00  40.00  M12  28.00  21.0  0.22
  ST 20X150 ER20 M  20  ER20  1.0  13.0  150.00  40.00  M12  28.00  21.0  0.31
