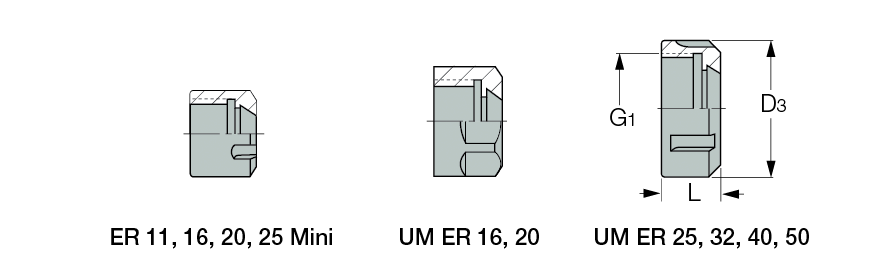

| NUT ER-MINI/UM : Clamping nuts for DIN 6499 ER collet chucks. |
  |
|
|
|
|
| Designation |
S.s |
D3 |
L |
G1 |
Nxcm |
|
NUT ER11 MINI
|
ER11 MINI |
16.00 |
10.80 |
M13X0.75 |
2,943 |
|
NUT ER11 UM
|
ER11 UM |
19.00 |
11.30 |
M14X0.75 |
4,905 |
|
NUT ER16 MINI
|
ER16 MINI |
22.00 |
18.00 |
M19X1.0 |
3,924 |
|
NUT ER16 UM
|
ER16 UM |
28.00 |
17.00 |
M22X1.5 |
6,867 |
|
NUT ER20 MINI
|
ER20 MINI |
28.00 |
19.00 |
M24X1.0 |
7,848 |
|
NUT ER20 UM
|
ER20 UM |
34.00 |
19.00 |
M25X1.5 |
11,772 |
|
NUT ER25 MINI
|
ER25 MINI |
35.00 |
20.00 |
M30X1.0 |
9,810 |
|
NUT ER25 UM
|
ER25 UM |
42.00 |
20.00 |
M32X1.5 |
19,620 |
|
NUT ER32 UM
|
ER32 UM |
50.00 |
22.00 |
M40X1.5 |
21,582 |
|
NUT ER40 UM
|
ER40 UM |
63.00 |
25.00 |
M50X1.5 |
24,525 |
|
NUT ER50 UM
|
ER50 UM |
78.00 |
35.00 |
M64X2.0 |
34,335 |

|
|
|
|
