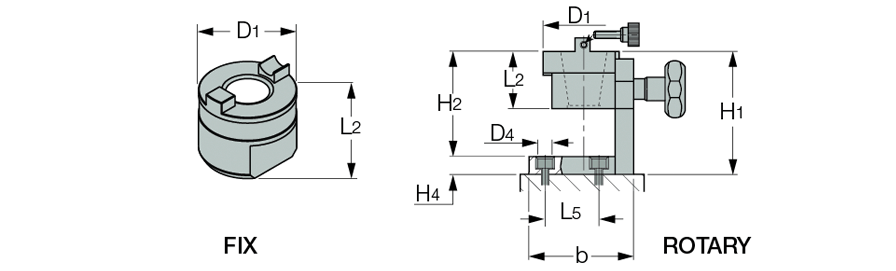

 TOOL CLAMP :  Tool clamp fixture for ISO, DIN 69871 and BT MAS-403 tool shanks. Cutting Conditions Machine Power


Collets & accessories
  Designation
C.Si
D1
L2
H1
H2
H4
b
L5
D4
  TOOL CLAMP 30 ROTARY  ROTARY  70.0  56.00  128.0  109.0  19.0  104.0  40.00  12.50
  TOOL CLAMP 30 FIX  FIX  82.0  58.00  -  -  -  -  -  -
  TOOL CLAMP 40 FIX  FIX  82.0  58.00  -  -  -  -  -  -
  TOOL CLAMP 40 ROTARY  ROTARY  82.0  56.00  128.0  109.0  19.0  104.0  40.00  12.50
  TOOL CLAMP 50 FIX  FIX  103.0  71.00  -  -  -  -  -  -
  TOOL CLAMP 50 ROTARY  ROTARY  103.0  71.00  170.0  151.0  19.0  144.0  85.00  12.50
