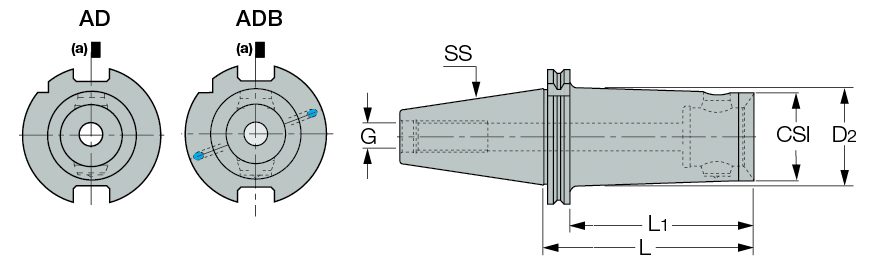

SKA-MB :  MB modular connection system with DIN69871 form AD/ADB/ISO 7388/1 taper shank
 (a)Cutting edge position

COOLANT
  Designation
SS
CSI
L
L1
D2
G
Kg
  SKA 30-MB32  30  MB32  30.00  10.5  -  M12  0.05
  SKA 30-MB50  30  MB50  60.00  41.0  -  M12  0.45
  SKA 40-MB40  40  MB40  45.00  26.0  -  M16  0.94
  SKA 40-MB40X120 A/B  40  MB40  120.00  101.0  44.50  M16  1.20
  SKA 40-MB50  40  MB50  48.00  29.0  -  M16  1.00
  SKA 40-MB50X120 A/B  40  MB50  120.00  101.0  -  M16  2.82
  SKA 40-MB63  40  MB63  80.00  61.0  -  M16  1.56
  SKA 45-MB50  45  MB50  48.00  29.0  -  M20  1.75
  SKA 45-MB63  45  MB63  60.00  41.0  -  M20  1.99
  SKA 45-MB80  45  MB80  66.00  47.0  -  M20  2.31
  SKA 50-MB50  50  MB50  48.00  29.0  -  M24  2.83
  SKA 50-MB50X120 A/B  50  MB50  120.00  101.0  60.00  M24  4.03
  SKA 50-MB63  50  MB63  56.00  37.0  -  M24  2.96
  SKA 50-MB63X150 A/B  50  MB63  150.00  131.0  70.00  M24  2.82
  SKA 50-MB80  50  MB80  62.00  43.0  -  M24  3.52
  SKA 50-MB80X180 A/B  50  MB80  180.00  161.0  -  M24  7.90
  SKA 50-MB110X150  50  MB110  150.00  131.0  -  M24  8.17
  SKA 60 MB50X60  60  MB50  50.00  31.0  60.00  M30  15.20
  SKA 60 MB63X60  60  MB63  60.00  41.0  71.00  M30  9.79
  SKA 60-MB80X65  60  MB80  65.00  46.0  -  M30  10.70
  SKA 60-MB110X100  60  MB110  100.00  81.0  -  M30  6.20
  SKA 60-MB110X200  60  MB110  200.00  181.0  -  M30  0.00

Please verify that the weight of the entire tool assembly does not exceed the machine spindle's carrying capability
The coolant passages of holders with A/B suffix are plugged with screws, so it can be used either as SKA or SKB (cooled through)
