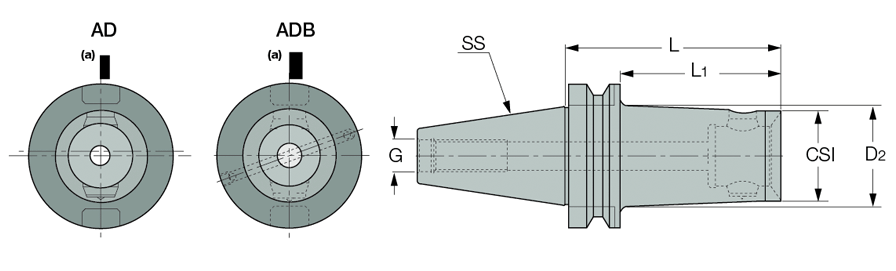

BT-MB :  MB modular connection system with BT MAS-403 FORM AD/ADB taper shanks
 (a)Cutting edge position

COOLANT
  Designation
SS
CSI
L1
L
D2
G
Kg
  BT 30 MB32  30  MB32  10.6  32.00  -  M12  0.38
  BT 30 MB50  30  MB50  38.6  60.00  -  M12  0.69
  BT 40 MB40  40  MB40  18.0  45.00  -  M16  1.01
  BT 40 MB40X120 A/B  40  MB40  93.0  120.00  44.50  M16  1.78
  BT 40 MB50  40  MB50  21.0  48.00  -  M16  1.03
  BT 40 MB50X120 A/B  40  MB50  93.0  120.00  -  M16  2.09
  BT 40 MB63  40  MB63  39.0  66.00  -  M16  1.35
  BT 45 MB50  45  MB50  29.0  62.00  -  M20  2.32
  BT 45 MB63  45  MB63  37.0  70.00  -  M20  2.48
  BT 45 MB80  45  MB80  37.0  70.00  -  M20  2.63
  BT 50 MB50  50  MB50  28.0  66.00  -  M24  3.78
  BT 50 MB50X120 A/B  50  MB50  82.0  120.00  60.00  M24  4.64
  BT 50 MB63  50  MB63  37.0  75.00  -  M24  3.92
  BT 50 MB63X150 A/B  50  MB63  112.0  150.00  70.00  M24  5.85
  BT 50 MB80  50  MB80  37.0  75.00  -  M24  4.25
  BT 50 MB80X180 A/B  50  MB80  142.0  180.00  -  M24  8.19
  BT 50 MB110X140  50  MB110  102.0  140.00  -  M24  6.20
  BT 60-MB80X65  60  MB80  17.0  65.00  -  M30  0.00
  BT 60-MB110X110  60  MB110  63.0  110.00  -  M30  0.00
  BT 60-MB110X200  60  MB110  152.0  200.00  -  M30  0.00

Please verify that the weight of the entire tool assembly does not exceed the machine spindle's carrying capability
