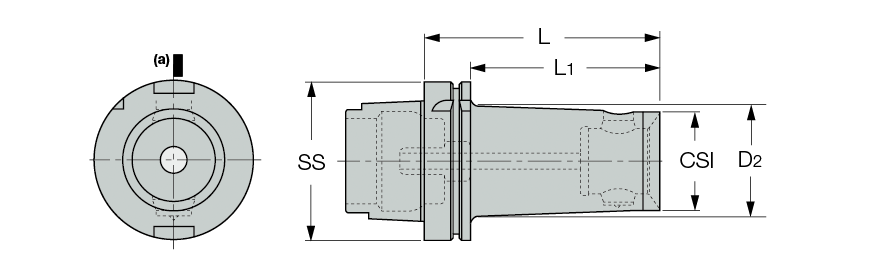

HSK A-MB :  MB modular connection system with DIN 69893 HSK A taper shanks.
 (a)Cutting edge position

COOLANT
  Designation
SS
CSI
L1
L
D2
Kg
  HSK A 40 MB32  40  MB32  28.0  48.00  -  1.05
  HSK A 50 MB50  50  MB50  -  66.00  -  .69
  HSK A 63 MB40  63  MB40  34.0  60.00  -  1.00
  HSK A 63 MB40X120  63  MB40  94.0  120.00  46.00  1.60
  HSK A 63 MB50  63  MB50  40.0  66.00  -  1.05
  HSK A 63 MB50X120  63  MB50  94.0  120.00  -  1.05
  HSK A 63 MB63  63  MB63  -  75.00  -  1.15
  HSK A 80 MB50  80  MB50  44.0  70.00  -  1.61
  HSK A 80 MB63  80  MB63  54.0  80.00  -  20.00
  HSK A 80 MB80  80  MB80  -  86.00  -  2.54
  HSK A 100 MB50  100  MB50  43.0  72.00  -  2.67
  HSK A 100 MB50X120  100  MB50  91.0  120.00  60.00  1.05
  HSK A 100 MB63  100  MB63  53.0  82.00  -  2.86
  HSK A 100 MB63X150  100  MB63  121.0  150.00  70.00  4.72
  HSK A 100 MB80  100  MB80  59.0  88.00  -  3.60
  HSK A 100 MB80X180  100  MB80  151.0  180.00  -  1.05

A cooling tube must be used with all coolant through HSK spindles (should be ordered separately)
Verify that the weight of the entire tool assembly does not exceed the machine spindle's carrying capability.
