 BT-ER-BIN (BALANCIN) :  BALANCIN balanceable ER DIN 6499 collet chuck with a BT MAS-403 taper shank. Cutting Conditions Machine Power
 Preset balanced value (can be balanced by the balancing ring up to G2.5 at 30,000rpm)
 For Adaptation Click on Info.

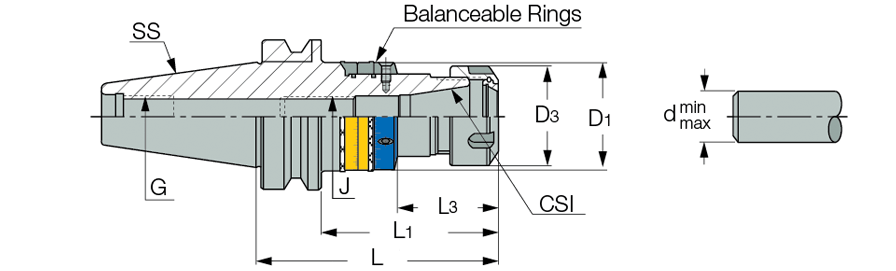

BT   BALANCIN   Collet chucks
  Designation
S.s
C.Si		 d
min		 d
max
L
L1
L3
D3
D1
G
J
Kg
  BT40 ER16X100 BIN  40  ER16  0.5  10.0  100.00  73.0  44.00  28.00  44.0  M16  M10  1.40
  BT40 ER16X150 BIN  40  ER16  0.5  10.0  150.00  123.0  78.70  28.00  44.0  M16  M10  1.75
  BT40 ER20X100 BIN  40  ER20  1.0  13.0  100.00  73.0  44.60  34.00  44.0  M16  M12  1.46
  BT40 ER20X150 BIN  40  ER20  1.0  13.0  150.00  123.0  79.60  34.00  44.0  M16  M12  1.86
  BT40 ER25X100 BIN  40  ER25  1.0  16.0  100.00  73.0  43.00  42.00  44.0  M16  M16  1.46
  BT40 ER25X150 BIN  40  ER25  1.0  16.0  150.00  123.0  79.00  42.00  44.0  M16  M16  3.70
  BT40 ER32X100 BIN  40  ER32  2.0  20.0  100.00  73.0  44.00  50.00  60.0  M16  M22X1.5  2.00
  BT40 ER32X150 BIN  40  ER32  2.0  20.0  150.00  123.0  94.00  50.00  60.0  M16  M22X1.5  2.53
  BT40 ER40X100 BIN  40  ER40  3.0  26.0  100.00  73.0  44.00  63.00  60.0  M16  M28X1.5  1.79
