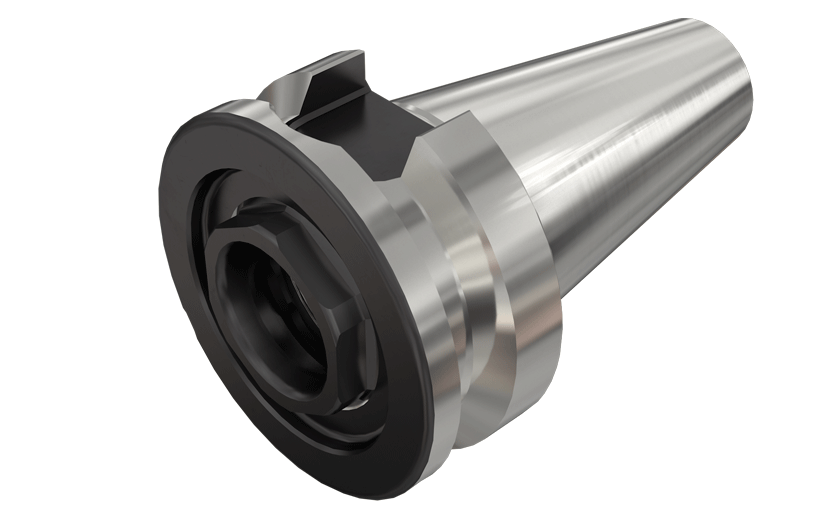

 BT-ER-SHORT :  SHORTIN short ER collet chuck with a BT MAS-403 taper shank. Cutting Conditions Machine Power

 For Adaptation Click on Info.

BT   SHORTIN   Collet chucks

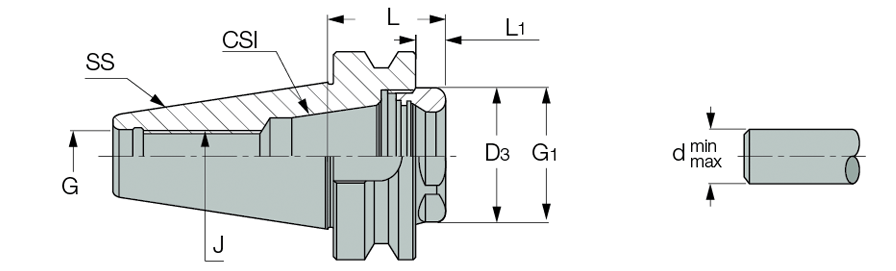

  Designation
S.s
C.Si		 d
min		 d
max
L
L1
D3
J
G
Kg
  BT30 ER20 SHORT  30  ER20  1.0  13.0  27.20  5.2  25.00  M12  M12  0.37
  BT40 ER32 SHORT  40  ER32  2.0  20.0  36.50  9.5  40.00  M12  M16  0.86
  BT40 ER32 SHORT B  50  ER32  2.0  20.0  47.50  9.5  40.00  M22X1.5  M24  0.85
  BT40 ER40 SHORT  40  ER40  3.0  26.0  46.50  9.5  50.00  M16  M16  0.93
  BT50 ER32 SHORT  50  ER32  2.0  20.0  47.50  9.5  40.00  M22X1.5  M24  3.55
  BT50 ER40 SHORT  50  ER40  3.0  26.0  47.50  9.5  50.00  M28X1.5  M24  3.32
