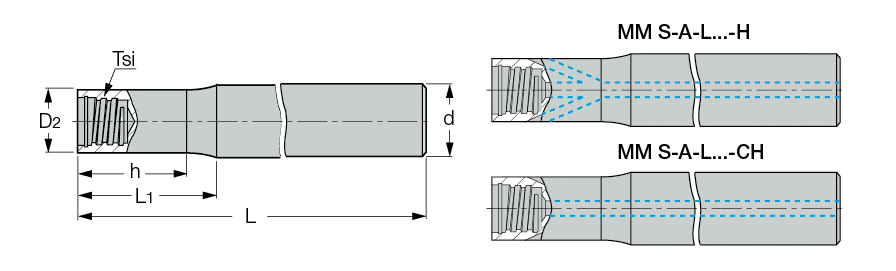

 MM S-A (stepped shanks) :  MULTI-MASTER, stepped cylindrical shanks for solid carbide milling heads. Available are steel, solid carbide and tungsten shank materials. Tungsten shanks have coolant holes.




  Designation
Tsi
d
D2
h
L1
L		 Shank
m.
Coolant
Kg
  MM S-A-L070-C08-T05-W  T05  8.00  7.60  18.90  20.0  70.00  W  N  .06
  MM S-A-L090-C08-T05-W  T05  8.00  7.60  38.90  40.0  90.00  W  N  .07
  MM S-A-L110-C08-T05-W  T05  8.00  7.60  58.90  60.0  110.00  W  N  .09
  MM S-A-L070-C10-T06-W-H  T06  10.00  9.60  18.90  20.0  70.00  W  Y  .08
  MM S-A-L075-C10-T06-H  T06  10.00  9.55  18.80  20.0  75.00  S  Y  .04
  MM S-A-L2.50-C.312-T05  T05  .00  .00  .00  .0  .00  S  N  .02
  MM S-A-L3.00-C.312-T05-C  T05  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L3.0-C.312-T05-W  T05  .00  .00  .00  .0  .00  W  N  .06
  MM S-A-L090-C10-T06-W  T06  10.00  9.55  17.20  20.0  90.00  W  N  .12
  MM S-A-L3.50-C.312-T05-C  T05  .00  .00  .00  .0  .00  C  N  .05
  MM S-A-L4.00-C.312-T05-C  T05  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L4.5-C.312-T05-W  T05  .00  .00  .00  .0  .00  W  N  .25
  MM S-A-L090-C10-T06-W-H  T06  10.00  9.60  39.00  40.0  90.00  W  Y  .10
  MM S-A-L3.00-C.375-T06  T06  .00  .00  .00  .0  .00  S  N  .04
  MM S-A-L3.55-C.375-T06-W  T06  .00  .00  .00  .0  .00  W  N  .09
  MM S-A-L4.00-C.375-T06-C  T06  .00  .00  .00  .0  .00  C  N  .03
  MM S-A-L4.75-C.375-T06-C  T06  .00  .00  .00  .0  .00  C  N  .03
  MM S-A-L110-C10-T06-W-H  T06  10.00  9.60  59.00  60.0  110.00  W  Y  .12
  MM S-A-L3.50-C.500-T08  T08  .00  .00  .00  .0  .00  S  N  .08
  MM S-A-L4.00-C.50-T08-M-C  T08  .00  .00  .00  .0  .00  C  N  .16
  MM S-A-L4.00-C.500-T08-C  T08  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L4.25-C.500-T08-W  T08  .00  .00  .00  .0  .00  W  N  .23
  MM S-A-L5.50-C.50-T08-M-C  T08  .00  .00  .00  .0  .00  C  N  .22
  MM S-A-L5.50-C.500-T08-C  T08  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L3.25-C.625-T10-C  T10  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L4.00-C.625-T10  T10  .00  .00  .00  .0  .00  S  N  .18
  MM S-A-L070-C12-T08-W-H  T08  12.00  11.50  18.70  20.0  70.00  W  Y  .11
  MM S-A-L4.50-C.625-T10-C  T10  .00  .00  .00  .0  .00  C  N  .28
  MM S-A-L5.50-C.625-T10-C  T10  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L7.00-C.625-T10-C  T10  .00  .00  .00  .0  .00  C  N  .02
  MM S-A-L4.00-C.750-T12-C  T12  .00  .00  .00  .0  .00  C  N  .35
  MM S-A-L5.00-C.750-T12  T12  .00  .00  .00  .0  .00  S  N  .26
  MM S-A-L5.50-C.750-T12-C  T12  .00  .00  .00  .0  .00  C  N  .49
  MM S-A-L8.00-C.750-T12-C  T12  .00  .00  .00  .0  .00  C  N  .74
  MM S-A-L090-C12-T08-H  T08  12.00  11.50  38.70  40.0  90.00  S  Y  .08
  MM S-A-L5.30-C1.00-T15  T15  .00  .00  .00  .0  .00  S  N  .66
  MM S-A-L090-C12-T08-CH  T08  12.00  11.50  43.20  42.0  90.00  S  Y  .07
  MM S-A-L090-C12-T08-W-H  T08  12.00  11.50  38.70  40.0  90.00  W  Y  .15
  MM S-A-L110-C12-T08-W-H  T08  12.00  11.50  58.70  60.0  110.00  W  Y  .18
  MM S-A-L110-C12-T08-W  T08  12.00  11.50  17.00  20.0  110.00  W  N  .09
  MM S-A-L130-C12-T08-W-H  T08  12.00  11.50  78.70  80.0  130.00  W  Y  .21
  MM S-A-L070-C16-T10-W-H  T10  16.00  15.20  18.20  20.0  70.00  W  Y  .21
  MM S-A-L090-C16-T10-W-H  T10  16.00  15.20  38.20  40.0  90.00  W  Y  .27
  MM S-A-L100-C16-T10-H  T10  16.00  15.20  48.00  50.0  100.00  S  Y  .13
  MM S-A-L100-C16-T10-CH  T10  16.00  15.20  40.20  42.0  100.00  S  Y  .14
  MM S-A-L110-C16-T10-W-H  T10  16.00  15.20  58.20  60.0  110.00  W  Y  .33
  MM S-A-L130-C16-T10-W-H  T10  16.00  15.20  78.20  80.0  130.00  W  Y  .39
  MM S-A-L150-C16-T10-W-H  T10  16.00  15.20  98.20  100.0  150.00  W  Y  .45
  MM S-A-L090-C20-T12-W-H  T12  20.00  18.30  36.90  40.0  90.00  W  Y  .41
  MM S-A-L120-C20-T12-H  T12  20.00  18.30  66.70  70.0  120.00  S  Y  .25
  MM S-A-L130-C20-T12-W-H  T12  20.00  18.30  76.90  80.0  130.00  W  Y  .59
  MM S-A-L200-C20-T12-W-H  T12  20.00  18.30  116.90  120.0  200.00  W  Y  .93
  MM S-A-L120-C25-T15-C  T15  25.00  23.90  58.00  60.0  120.00  C  N  .11
  MM S-A-L170-C25-T15-C  T15  25.00  23.90  98.00  100.0  170.00  C  N  .96
  MM S-A-L250-C25-T15-C  T15  25.00  23.90  148.00  150.0  250.00  C  N  1.45

For adaptation click on "More Info"
Do not apply lubricant to the threaded connection.
Shank Material (Shank m.): S-steel,C-carbide,W-tungsten.
