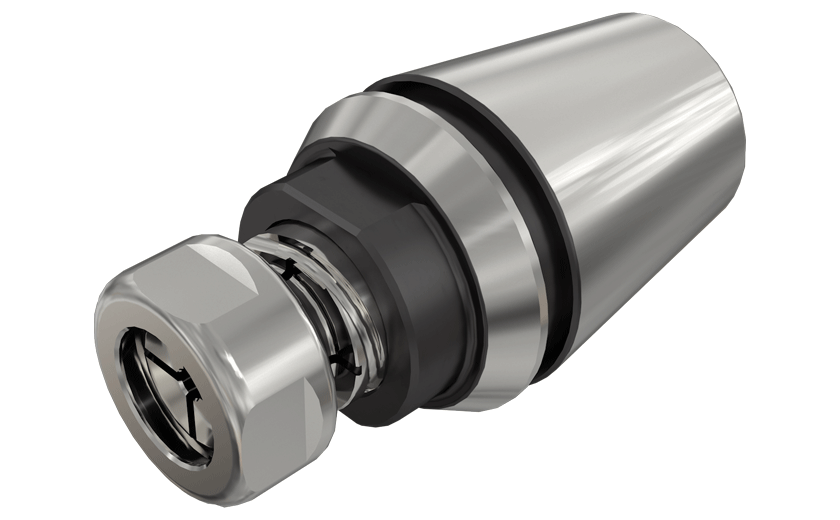

GTIN ER-ISO (Tapping) :  ER collet tapping attachments, tension and compression ISO type used for CNC milling and turret lathe machines. A compact design with a misalignment compensating mechanism.


Tapping

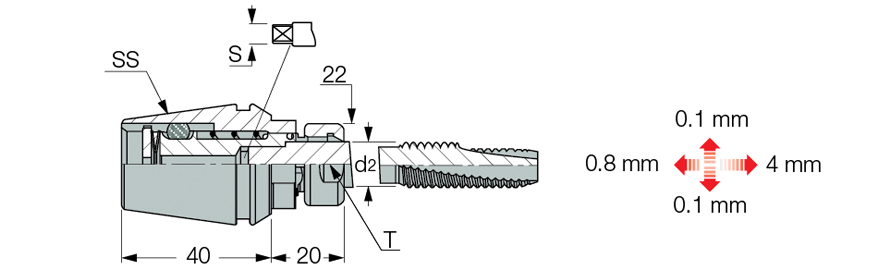

  Designation
S.s
d2
S		 Tap
min		 Tap
max
T
Kg
  GTIN ER32 ISO 2.24X1.80  ER32  2.24  1.80  M3  M3  20.0  0.22
  GTIN ER32 ISO 2.50X2.00  ER32  2.50  2.00  M3.5  M3.5  20.0  1.74
  GTIN ER32 ISO 2.80X2.24  ER32  2.80  2.24  M2.2  M2.5  20.0  0.12
  GTIN ER32 ISO 3.15X2.50  ER32  3.15  2.50  M3  M4  20.0  0.32
  GTIN ER32 ISO 3.55X2.80  ER32  3.55  2.80  M3.5  M4.5  20.0  0.22
  GTIN ER32 ISO 4.00X3.15  ER32  4.00  3.15  M4  M5  20.0  0.23
  GTIN ER32 ISO 4.50X3.55  ER32  4.50  3.55  M6  M6  20.0  0.22
  GTIN ER32 ISO 5.00X4.00  ER32  5.00  4.00  M5  M5  20.0  0.23
  GTIN ER32 ISO 5.60X4.50  ER32  5.60  4.50  UNC#12-24  UNC (ONLY)  20.0  0.23
  GTIN ER32 ISO 6.30X5.00  ER32  6.30  5.00  M6  M8  20.0  0.22
  GTIN ER32 ISO 7.10X5.60  ER32  7.10  5.60  UNC#3/8-16  UNC (ONLY)  20.0  0.22
  GTIN ER32 ISO 8.00X6.30  ER32  8.00  6.30  M8  M10  20.0  0.22
  GTIN ER32 ISO 9.00X7.10  ER32  9.00  7.10  M12  M12  20.0  0.22
  GTIN ER32 ISO 10.00X8.00  ER32  10.00  8.00  M10  M10  20.0  0.22
  GTIN ER32 ISO 11.20X9.00  ER32  11.20  9.00  M14  M14  20.0  0.21
  GTIN ER32 ISO 12.50X10.00  ER32  12.50  10.00  M16  M16  20.0  0.15

For Adaptation Click on "More Info".
No coolant should be induced through the tapping collet, as it will cause malfuncationing of the mechanism.
