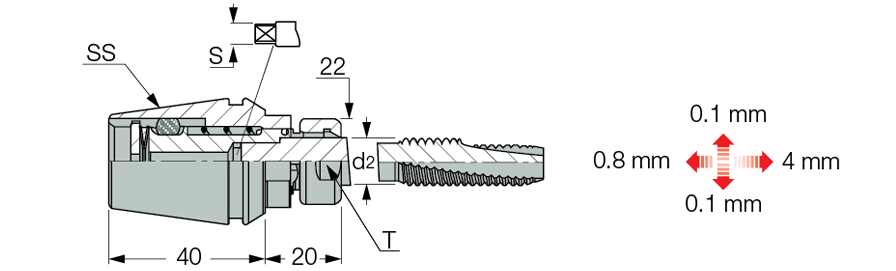

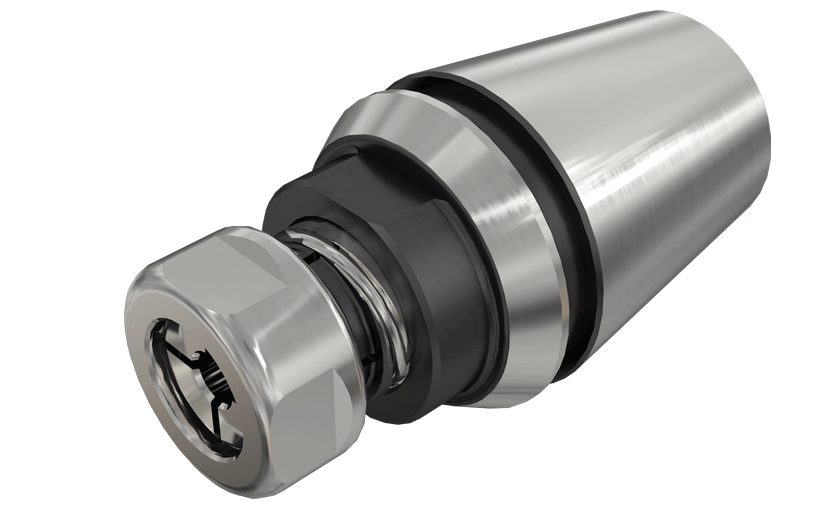

 GTIN ER-DIN (Tapping) :  A tapping ER collet, tension & compression DIN type, used for CNC milling & turret lathe machines. A compact design with a misalignment compensating mechanism. Cutting Conditions Machine Power
 No coolant should be induced through the tapping collet.
 For Adaptation Click on Info.
Tapping
  Designation
S.s
d2
S		 Tap
min		 Tap
max
T
Kg
  GTIN ER32 DIN 2.50X2.10  ER32  2.50  2.1  M1  M1.8  20.0  1.74
  GTIN ER32 DIN 2.80X2.10  ER32  2.80  2.1  M2  M4  20.0  1.74
  GTIN ER32 DIN 3.50X2.70  ER32  3.50  2.7  M3  M5  20.0  0.23
  GTIN ER32 DIN 4.00X3.00  ER32  4.00  3.0  M3.5  M3.5  20.0  1.74
  GTIN ER32 DIN 4.50X3.40  ER32  4.50  3.4  M4  M6  20.0  0.23
  GTIN ER32 DIN 6.00X4.90  ER32  6.00  4.9  M5  M8  20.0  0.23
  GTIN ER32 DIN 7.00X5.50  ER32  7.00  5.5  M10  M10  20.0  0.22
  GTIN ER32 DIN 8.00X6.20  ER32  8.00  6.2  M8  M8  20.0  0.22
  GTIN ER32 DIN 9.00X7.00  ER32  9.00  7.0  M12  M12  20.0  0.22
  GTIN ER32 DIN 10.00X8.00  ER32  10.00  8.0  M10  M10  20.0  0.22
  GTIN ER32 DIN 11.00X9.00  ER32  11.00  9.0  M14  M14  20.0  0.21
  GTIN ER32 DIN 12.00X9.00  ER32  12.00  9.0  M16  M16  20.0  0.21
