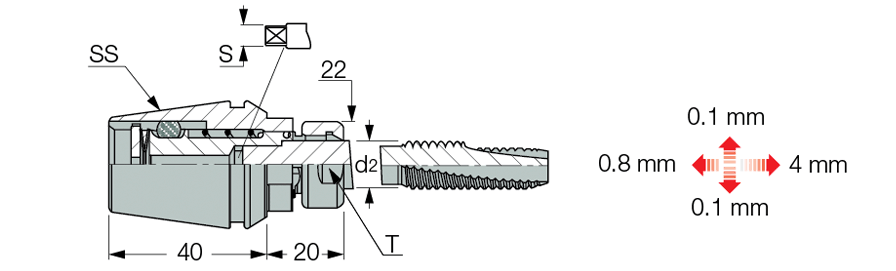

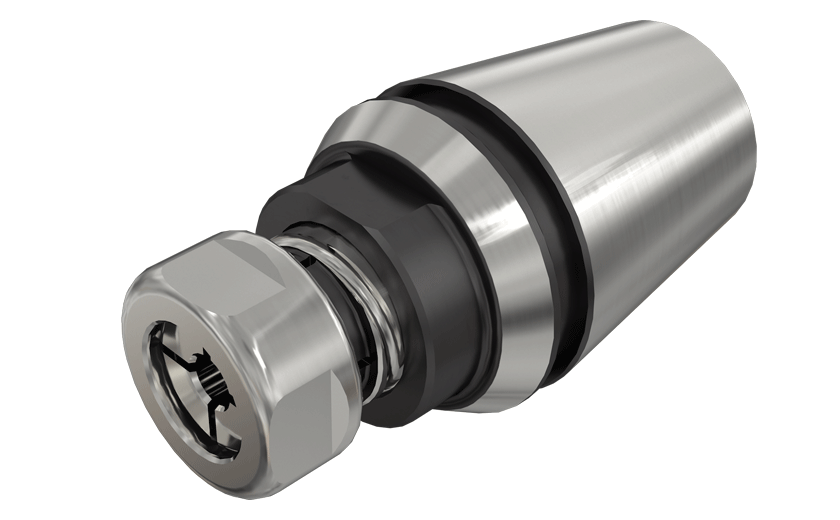

GTIN ER-JIS (Tapping) :  ER collet tapping attachments, tension and compression JIS type used for CNC milling and turret lathe machines. A compact design with a misalignment compensating mechanism.


Tapping
  Designation
S.s
d2
S		 Tap
min		 Tap
max
T
Kg
  GTIN ER32 JIS 3.00X2.50  ER32  3.00  2.50  M1  M2.6  20.0  0.23
  GTIN ER32 JIS 4.00X3.20  ER32  4.00  3.20  M3  M3.5  20.0  1.74
  GTIN ER32 JIS 5.00X4.00  ER32  5.00  4.00  M4  M4  20.0  0.23
  GTIN ER32 JIS 5.50X4.50  ER32  5.50  4.50  M5  M5  20.0  1.74
  GTIN ER32 JIS 6.00X4.50  ER32  6.00  4.50  M6  M6  20.0  0.22
  GTIN ER32 JIS 6.20X5.00  ER32  6.20  5.00  M8  M8  20.0  0.22
  GTIN ER32 JIS 7.00X5.50  ER32  7.00  5.50  M10  M10  20.0  1.74
  GTIN ER32 JIS 8.50X6.50  ER32  8.50  6.50  M12  M12  20.0  1.74
  GTIN ER32 JIS 10.50X8.00  ER32  10.50  8.00  M14  M14  20.0  1.74
  GTIN ER32 JIS 12.50X10.00  ER32  12.50  10.00  M16  M16  20.0  1.74

For Adaptation Click on "More Info".
No coolant should be induced through the tapping collet, as it will cause malfuncationing of the mechanism.
