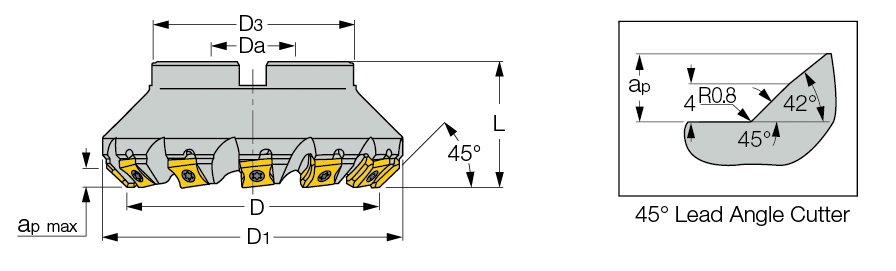

F45LN-N15 :  TANGMILL, 45° face mills with LN..1506... tangentially clamped inserts.


Slanted shoulder. & chamfer.   Facing
  Designation
D
D1
Z
L
ap
Da
ArborFor adaptation click on More Info
R/L
Kg
  F45LN D063-08-22-R-N15  63.00  83.0  8  40.00  7.50  22.00  B  R  0.80
  F45LN D080-07-25.40-R-N15  80.00  100.0  7  50.00  7.50  25.40  B  R  1.61
  F45LN D080-07-27-L-N15  80.00  100.0  7  50.00  7.50  27.00  B  L  1.57
  F45LN D080-07-27-R-N15  80.00  100.0  7  50.00  7.50  27.00  B  R  1.54
  F45LN D080-10-25.40-R-N15  80.00  100.0  10  50.00  7.50  25.40  B  R  1.60
  F45LN D080-10-27-L-N15  80.00  100.0  10  50.00  7.50  27.00  B  L  1.64
  F45LN D080-10-27-R-N15  80.00  100.0  10  50.00  7.50  27.00  B  R  1.62
  F45LN D100-08-31.75-R-N15  100.00  120.0  8  50.00  7.50  31.75  B  R  1.90
  F45LN D100-08-32-L-N15  100.00  120.0  8  50.00  7.50  32.00  B  L  2.09
  F45LN D100-08-32-R-N15  100.00  120.0  8  50.00  7.50  32.00  B  R  1.82
  F45LN D100-12-31.75-R-N15  100.00  120.0  12  50.00  7.50  31.75  B  R  2.22
  F45LN D100-12-32-L-N15  100.00  120.0  12  50.00  7.50  32.00  B  L  2.16
  F45LN D100-12-32-R-N15  100.00  120.0  12  50.00  7.50  32.00  B  R  2.18
  F45LN D125-09-38.10-R-N15  125.00  145.0  9  63.00  7.50  38.10  B  R  3.62
  F45LN D125-09-40-L-N15  125.00  145.0  9  63.00  7.50  40.00  B  L  3.07
  F45LN D125-09-40-R-N15  125.00  145.0  9  63.00  7.50  40.00  B  R  3.07
  F45LN D125-15-38.10-R-N15  125.00  145.0  15  63.00  7.50  38.10  B  R  3.58
  F45LN D125-15-40-L-N15  125.00  145.0  15  63.00  7.50  40.00  B  L  3.22
  F45LN D125-15-40-R-N15  125.00  145.0  15  63.00  7.50  40.00  B  R  3.22
  F45LN D160-12-40-L-N15  160.00  180.0  12  63.00  7.50  40.00  C  L  4.50
  F45LN D160-12-40-R-N15  160.00  180.0  12  63.00  7.50  40.00  C  R  4.52
  F45LN D160-12-50.80-R-N15  160.00  180.0  12  63.00  7.50  50.80  B  R  3.44
  F45LN D160-20-40-R-N15  160.00  180.0  20  63.00  7.50  40.00  C  R  3.44
  F45LN D160-20-50.80-R-N15  160.00  180.0  20  63.00  7.50  50.80  B  R  3.44
  F45LN D200-14-60-L-N15  200.00  220.0  14  63.00  7.50  60.00  C  L  3.44
  F45LN D200-14-60-R-N15  200.00  220.0  14  63.00  7.50  60.00  C  R  7.19
  F45LN D200-25-60-R-N15  200.00  220.0  25  63.00  7.50  60.00  C  R  8.20
  F45LN D250-16-60-R-N15  250.00  270.0  16  63.00  7.50  60.00  C  R  11.35
  F45LN D250-30-60-R-N15  250.00  270.0  30  63.00  7.50  60.00  C  R  10.90

Note: left-hand cutters are designated by a red groove
