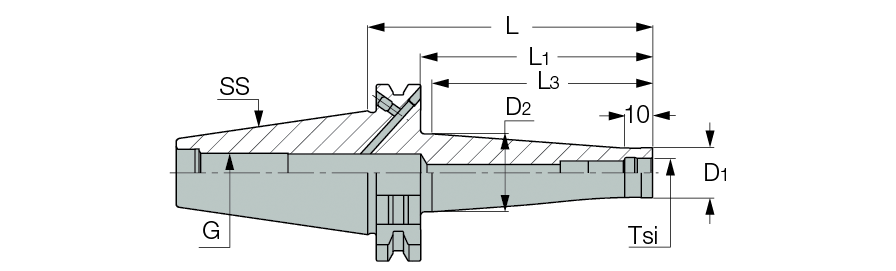

DIN69871-ODP :  FLEXFIT threaded connection shanks with integral DIN69871 form ADB taper adaptations.


RUNOUT (INTERNAL) 0.003  TAPER  HARDNESS 58-60  SURFACE FINISH N5
SK40-G2.5=20000RPM @ SK50-G6.3=12000RPM  COOLANT
  Designation
SS
Tsi
D1
D2
L
L1
L3
G
Kg
  DIN69871 40 ODP 6X58  40  M06  9.8  13.00  58.00  38.9  32.00  M16  0.82
  DIN69871 40 ODP 6X98  40  M06  9.8  23.00  98.00  78.9  74.00  M16  0.91
  DIN69871 40 ODP 8X58  40  M08  13.1  15.00  58.00  38.9  32.00  M16  0.82
  DIN69871 40 ODP 8X98  40  M08  13.1  23.00  98.00  78.9  74.00  M16  0.92
  DIN69871 40 ODP10X58  40  M10  18.0  20.00  58.00  38.9  32.00  M16  0.84
  DIN69871 40 ODP10X98  40  M10  18.0  28.00  98.00  78.9  74.00  M16  1.00
  DIN69871 40 ODP12X58  40  M12  21.0  24.00  58.00  38.9  34.00  M16  0.88
  DIN69871 40 ODP12X98  40  M12  21.0  31.00  98.00  78.9  75.00  M16  1.07
  DIN69871 40 ODP16X58  40  M16  29.0  28.60  58.00  38.9  33.00  M16  0.91
  DIN69871 40 ODP16X98  40  M16  29.0  34.00  98.00  78.9  75.00  M16  1.15
  DIN69871 50 ODP12X 78  50  M12  23.0  30.00  78.00  58.9  50.00  M24  2.74
  DIN69871 50 ODP12X128  50  M12  23.0  40.00  128.00  108.9  100.00  M24  3.14
  DIN69871 50 ODP12X178  50  M12  23.0  40.00  178.00  158.9  150.00  M24  4.60
  DIN69871 50 ODP12X228  50  M12  23.0  46.00  228.00  208.9  200.00  M24  4.21
  DIN69871 50 ODP16X 78  50  M16  29.0  34.00  78.00  58.9  50.00  M24  2.96
  DIN69871 50 ODP16X128  50  M16  29.0  40.00  128.00  108.9  100.00  M24  3.20
  DIN69871 50 ODP16X178  50  M16  29.0  55.00  178.00  158.9  150.00  M24  4.08
  DIN69871 50 ODP16X228  50  M16  29.0  55.00  228.00  208.9  200.00  M24  4.64

For Adaptation Click on "More Info".
