HSK A-SRKIN :


RUNOUT (INTERNAL) 0.003  HARDNESS 50-52  SURFACE FINISH N5  SHRINKIN
G2.5/HSK50,63=25000RPM @ HSK100=20000RPM  COOLANT

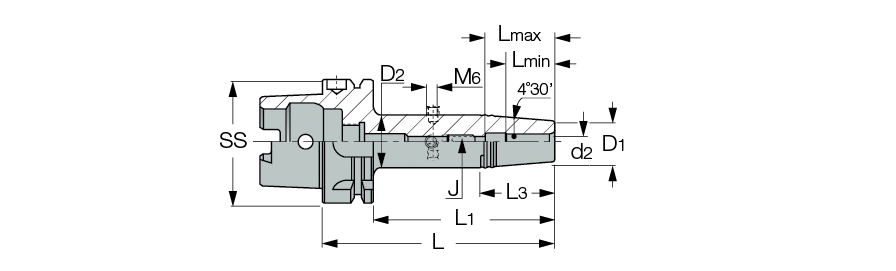

  Designation
SS
d2
D1
D2
L
L1
L3		 L
min		 L
max
J
KeyAdjustment screw hexagon key size
Kg
  HSK A 50 SRKIN 6X80  50  6.00  21.0  27.00  80.00  54.0  38.00  25.0  36.0  M5  2.50  0.57
  HSK A 50 SRKIN 8X80  50  8.00  21.0  27.00  80.00  54.0  38.00  25.0  36.0  M6  3.00  0.57
  HSK A 50 SRKIN 10X85  50  10.00  24.0  32.00  85.00  59.0  51.00  31.0  42.0  M8  4.00  0.64
  HSK A 50 SRKIN 12X90  50  12.00  24.0  32.00  90.00  64.0  51.00  36.0  47.0  M10  5.00  0.65
  HSK A 50 SRKIN 14X90  50  14.00  27.0  34.00  90.00  64.0  45.00  36.0  47.0  M10  5.00  0.70
  HSK A 50 SRKIN 16X95  50  16.00  27.0  34.00  95.00  69.0  45.00  39.0  50.0  M10  5.00  0.71
  HSK A 63 SRKIN 6X120  63  6.00  21.0  27.00  120.00  94.0  38.00  25.0  36.0  M5  2.50  1.00
  HSK A 63 SRKIN 6X160  63  6.00  21.0  27.00  160.00  134.0  38.00  25.0  36.0  M5  2.50  1.19
  HSK A 63 SRKIN 6X80  63  6.00  21.0  27.00  80.00  54.0  38.00  25.0  36.0  M5  2.50  0.83
  HSK A 63 SRKIN 8X120  63  8.00  21.0  27.00  120.00  94.0  38.00  25.0  36.0  M6  3.00  0.98
  HSK A 63 SRKIN 8X160  63  8.00  21.0  27.00  160.00  134.0  38.00  25.0  36.0  M6  3.00  1.16
  HSK A 63 SRKIN 8X80  63  8.00  21.0  27.00  80.00  54.0  38.00  25.0  36.0  M6  3.00  0.92
  HSK A 63 SRKIN 10X 85  63  10.00  24.0  32.00  85.00  59.0  51.00  31.0  42.0  M8  4.00  0.89
  HSK A 63 SRKIN 10X120  63  10.00  24.0  32.00  120.00  94.0  51.00  31.0  42.0  M8  4.00  1.11
  HSK A 63 SRKIN 10X160  63  10.00  24.0  32.00  160.00  134.0  51.00  31.0  42.0  M8  4.00  1.36
  HSK A 63 SRKIN 12X120  63  12.00  24.0  32.00  120.00  94.0  51.00  36.0  47.0  M10  5.00  1.00
  HSK A 63 SRKIN 12X160  63  12.00  24.0  32.00  160.00  134.0  51.00  36.0  47.0  M10  5.00  1.33
  HSK A 63 SRKIN 12X90  63  12.00  24.0  32.00  90.00  64.0  51.00  36.0  42.0  M8  4.00  0.91
  HSK A 63 SRKIN 14X120  63  14.00  27.0  34.00  120.00  94.0  45.00  36.0  47.0  M10  5.00  1.15
  HSK A 63 SRKIN 14X160  63  14.00  27.0  34.00  160.00  134.0  45.00  36.0  47.0  M10  5.00  1.44
  HSK A 63 SRKIN 14X90  63  14.00  27.0  34.00  90.00  64.0  45.00  36.0  47.0  M10  5.00  0.94
  HSK A 63 SRKIN 16X120  63  16.00  27.0  34.00  120.00  94.0  44.00  39.0  50.0  M12  6.00  1.11
  HSK A 63 SRKIN 16X160  63  16.00  27.0  34.00  160.00  134.0  44.00  39.0  50.0  M12  6.00  1.41
  HSK A 63 SRKIN 16X75  63  16.00  27.0  34.00  75.00  49.0  -  39.0  50.0  -  -  0.85
  HSK A 63 SRKIN 16X95  63  16.00  27.0  34.00  95.00  69.0  44.00  39.0  50.0  M12  6.00  0.96
  HSK A 63 SRKIN 18X120  63  18.00  33.0  42.00  120.00  94.0  57.00  39.0  50.0  M12  6.00  3.14
  HSK A 63 SRKIN 18X160  63  18.00  33.0  42.00  160.00  134.0  57.00  39.0  50.0  M12  6.00  1.82
  HSK A 63 SRKIN 18X95  63  18.00  33.0  42.00  95.00  69.0  57.00  39.0  50.0  M12  6.00  1.14
  HSK A 63 SRKIN 20X100  63  20.00  33.0  42.00  100.00  74.0  57.00  41.0  52.0  M16  8.00  1.11
  HSK A 63 SRKIN 20X120  63  20.00  33.0  42.00  120.00  94.0  57.00  41.0  52.0  M16  8.00  1.33
  HSK A 63 SRKIN 20X160  63  20.00  33.0  42.00  160.00  134.0  57.00  41.0  52.0  M16  8.00  1.77
  HSK A 63 SRKIN 20X75  63  20.00  33.0  41.00  75.00  49.0  -  41.0  50.0  -  -  0.93
  HSK A 63 SRKIN 25X115  63  25.00  44.0  53.00  115.00  89.0  55.00  47.0  58.0  M16  8.00  1.70
  HSK A 63 SRKIN 25X85  63  25.00  44.0  53.00  85.00  59.0  -  47.0  58.0  -  -  1.27
  HSK A 63 SRKIN 32X120  63  32.00  44.0  53.00  120.00  94.0  55.00  47.0  58.0  M16  8.00  1.68
  HSK A 63 SRKIN 32X85  63  32.00  44.0  53.00  85.00  59.0  -  47.0  58.0  -  -  1.11
  HSK A 100 SRKIN 6X 85  100  6.00  21.0  27.00  85.00  56.0  38.00  25.0  36.0  M5  2.50  2.18
  HSK A 100 SRKIN 6X120  100  6.00  21.0  27.00  120.00  91.0  38.00  25.0  36.0  M5  2.50  2.32
  HSK A 100 SRKIN 6X160  100  6.00  21.0  27.00  160.00  131.0  38.00  25.0  36.0  M6  3.00  2.54
  HSK A 100 SRKIN 8X 85  100  8.00  21.0  27.00  85.00  56.0  38.00  25.0  36.0  M6  3.00  2.16
  HSK A 100 SRKIN 8X120  100  8.00  21.0  27.00  120.00  91.0  38.00  25.0  36.0  M6  3.00  2.36
  HSK A 100 SRKIN 8X160  100  8.00  21.0  27.00  160.00  131.0  38.00  25.0  36.0  M6  3.00  2.55
  HSK A 100 SRKIN 10X 90  100  10.00  24.0  32.00  90.00  61.0  51.00  31.0  42.0  M8  4.00  2.24
  HSK A 100 SRKIN 10X120  100  10.00  24.0  32.00  120.00  91.0  51.00  31.0  42.0  M8  4.00  2.60
  HSK A 100 SRKIN 10X160  100  10.00  24.0  32.00  160.00  131.0  51.00  31.0  42.0  M8  4.00  2.71
  HSK A 100 SRKIN 12X 95  100  12.00  24.0  32.00  95.00  66.0  51.00  36.0  47.0  M10  5.00  2.28
  HSK A 100 SRKIN 12X120  100  12.00  24.0  32.00  120.00  91.0  51.00  36.0  47.0  M10  5.00  2.47
  HSK A 100 SRKIN 12X160  100  12.00  24.0  32.00  160.00  131.0  51.00  36.0  47.0  M10  5.00  2.70
  HSK A 100 SRKIN 14X 95  100  14.00  27.0  34.00  95.00  66.0  45.00  36.0  47.0  M10  5.00  2.27
  HSK A 100 SRKIN 14X120  100  14.00  27.0  34.00  120.00  91.0  45.00  36.0  47.0  M10  5.00  2.51
  HSK A 100 SRKIN 14X160  100  14.00  27.0  34.00  160.00  131.0  45.00  36.0  47.0  M10  5.00  2.79
  HSK A 100 SRKIN 16X100  100  16.00  27.0  34.00  100.00  71.0  45.00  39.0  50.0  M12  6.00  2.35
  HSK A 100 SRKIN 16X120  100  16.00  27.0  34.00  120.00  91.0  45.00  39.0  50.0  M12  6.00  2.50
  HSK A 100 SRKIN 16X160  100  16.00  27.0  34.00  160.00  131.0  45.00  39.0  50.0  M12  6.00  2.74
  HSK A 100 SRKIN 18X100  100  18.00  33.0  42.00  100.00  71.0  57.00  39.0  50.0  M12  6.00  2.50
  HSK A 100 SRKIN 18X160  100  18.00  33.0  42.00  160.00  131.0  57.00  39.0  50.0  M12  6.00  3.14
  HSK A 100 SRKIN 20X105  100  20.00  33.0  42.00  105.00  76.0  57.00  41.0  52.0  M16  8.00  2.50
  HSK A 100 SRKIN 20X160  100  20.00  33.0  42.00  160.00  131.0  57.00  41.0  52.0  M16  8.00  3.01
  HSK A 100 SRKIN 25X115  100  25.00  44.0  53.00  115.00  86.0  57.00  47.0  58.0  M16  8.00  3.04
  HSK A 100 SRKIN 32X120  100  32.00  44.0  53.00  120.00  91.0  57.00  47.0  58.0  M16  8.00  2.99
