C#-MB :  MB modular boring system connection with CAMFIX (ISO 26623-1 standard) exchangeable, tapered shanks.


COOLANT  RUNOUT (INTERNAL) 0.003  TAPER  HARDNESS 58-60  SURFACE FINISH N5
  Designation
SS
CSI
L
L1
D1
Kg

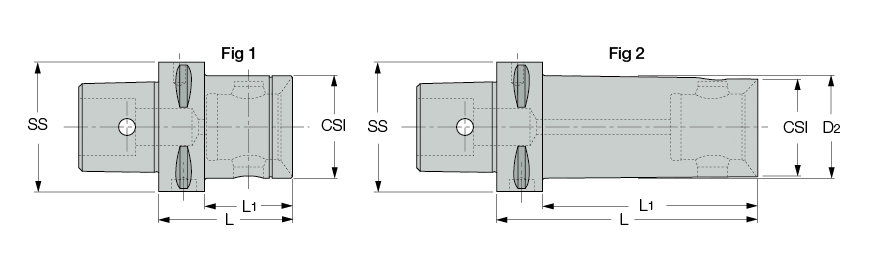

Fig
  C4 MB32X42  40  MB32  42.00  22.0  -  0.30  1
  C5 MB50X55  50  MB50  55.00  -  -  0.80  1
  C6 MB40X50  63  MB40  50.00  28.0  -  0.90  1
  C6 MB40X120  63  MB40  120.00  98.0  44.0  1.50  2
  C6 MB50X67  63  MB50  67.00  45.0  -  1.10  1
  C6 MB50X120  63  MB50  120.00  98.0  54.0  1.90  2
  C6 MB63X77  63  MB63  77.00  -  -  1.80  1
  C8 MB50X60  80  MB50  60.00  30.0  -  2.00  1
  C8 MB50X120  80  MB50  120.00  90.0  54.0  2.80  2
  C8 MB63X70  80  MB63  70.00  40.0  -  2.30  1
  C8 MB63X150  80  MB63  150.00  120.0  67.0  4.00  2
  C8 MB80X75  80  MB80  75.00  -  -  2.60  1
  C8 MB80X120  80  MB80  120.00  -  -  4.30  1
  C10 MB80X80  100  MB80  80.00  48.0  -  3.50  1
  C10 MB110X120  100  MB110  120.00  88.0  -  5.00  1

Please verify that the weight of the entire tool assembly does not exceed the machine spindle's carrying capability.
