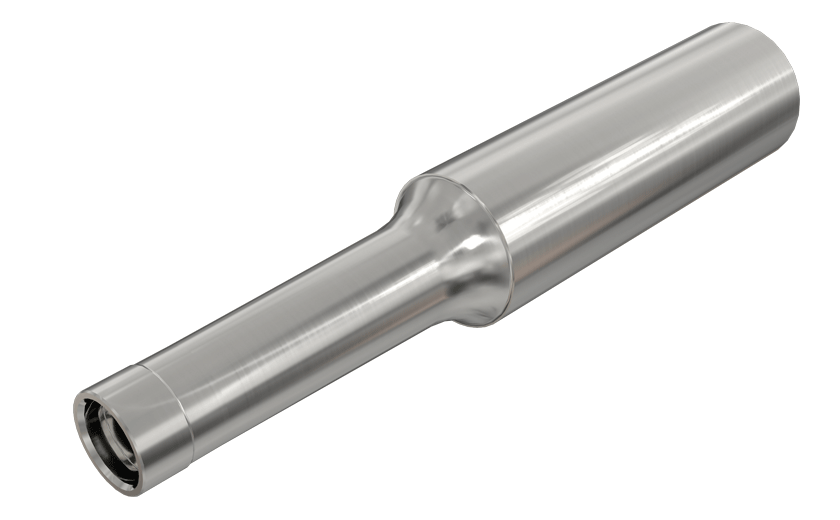

RM-BNT-3D/5D/8D (Shanks) :  Shanks for the BAYO T-REAM interchangeable head reamers.


Through hole   Blind hole   Stacked plates   Through & axial groove   Through & radial groove   Blind & perpendicular hole   Blind & radial groove   Through & perpendicular holes

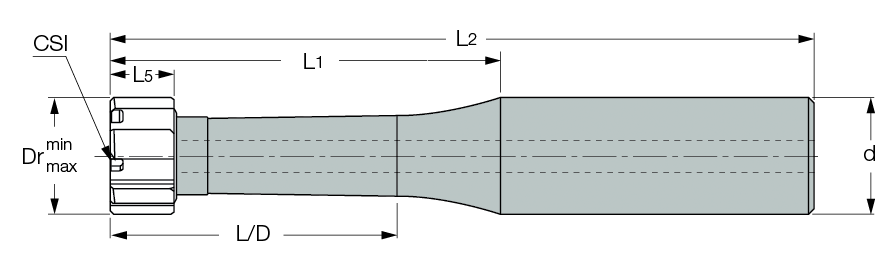

  Designation
L/D		 D
min		 D
max
S
L2
L1
d
Shank		 Shank
m.
CSI
  RM-BNT5-3D-0.625C  3.00  .453  .531  .366  3.85  1.96  .625  C  S  BN5
  RM-BNT6-3D-0.625C  3.00  .532  .630  .370  4.15  2.26  .625  C  S  BN6
  RM-BNT7-3D-0.75C  3.00  .631  .787  .417  4.75  2.78  .750  C  S  BN7
  RM-BNT8-3D-0.75C  3.00  .788  1.000  .504  5.43  3.46  .750  C  S  BN8
  RM-BNT9-3D-1.25C  3.00  1.001  1.260  .504  6.58  4.22  1.250  C  S  BN9
  RM-BNT5-5D-0.625C  5.00  .453  .531  .366  4.92  3.03  .625  C  S  BN5
  RM-BNT6-5D-0.625C  5.00  .532  .630  .370  5.41  3.52  .625  C  S  BN6
  RM-BNT7-5D-0.75C  5.00  .631  .787  .417  6.32  4.35  .750  C  S  BN7
  RM-BNT8-5D-0.75C  5.00  .788  1.000  .504  7.39  5.43  .750  C  S  BN8
  RM-BNT9-5D-1.25C  5.00  1.001  1.260  .504  9.10  6.74  1.250  C  S  BN9
  RM-BNT5-8D-.625C  8.00  .453  .532  .366  6.52  4.63  .625  C  S  BN5
  RM-BNT6-8D-.625C  8.00  .533  .630  .370  7.30  5.41  .625  C  S  BN6
  RM-BNT7-8D-0.75C  8.00  .631  .787  .417  8.69  6.72  .750  C  S  BN7
  RM-BNT8-8D-0.75C  8.00  .788  1.000  .504  10.35  8.38  .750  C  S  BN8
  RM-BNT9-8D-1.25C  8.00  1.001  1.260  .504  12.88  10.52  1.250  C  S  BN9
