 S845 F45SX-16 :  HELIDO 45° face mills using inserts with 8 helical right-hand cutting edges, providing a very economical solution. A dovetail inclined pocket provides a very rigid clamping. Cutting Conditions Machine Power

 For Adaptation Click on Info.

Slanted shoulder. & chamfer.   Facing

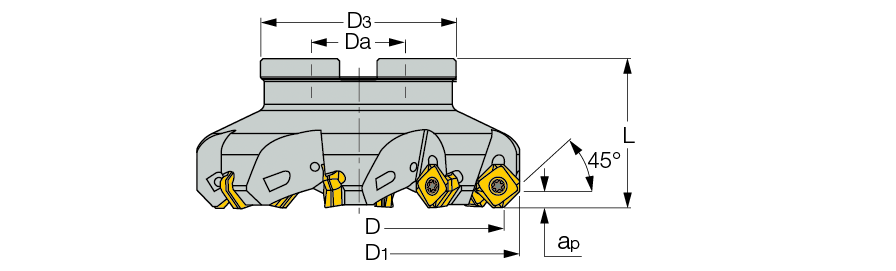

  Designation
D
D1
Z
Ap
L
Da
Arbor
Kg
Cool
  S845 F45SX D040-04-16-R16  40.00  54.8  4  7.15  45.00  16.00  A  0.56  Y
  S845 F45SX D050-04-22-R16  50.00  64.8  4  7.15  45.00  22.00  A  1.25  Y
  S845 F45SX D050-05-22-R16  50.00  64.8  5  7.15  45.00  22.00  A  0.25  Y
  S845 F45SX D063-05-22-R16  63.00  77.8  5  7.15  45.00  22.00  B  0.90  Y
  S845 F45SX D063-07-22-R16  63.00  77.9  7  7.15  43.00  22.00  A  0.00  Y
  S845 F45SX D080-09-27-R16  80.00  93.1  9  7.15  50.00  27.00  B  1.29  Y
  S845 F45SX D080-06-27-R16  80.00  94.8  6  7.15  50.00  27.00  B  1.39  Y
  S845 F45SX D080-9-25.4R16  80.00  94.8  9  7.15  50.00  25.40  B  0.00  Y
  S845 F45SX D80-06-25.4R16  80.00  94.8  6  7.15  50.00  25.40  B  1.42  Y
  S845 F45SX D100-11-32-R16  100.00  114.6  11  7.15  50.00  32.00  B  1.93  Y
  S845 F45SX D100-07-32-R16  100.00  114.8  7  7.15  50.00  32.00  B  1.88  Y
  S845 F45SX D100-7-3175R16  100.00  114.8  7  7.15  50.00  31.75  B  2.08  Y
  S845 F45SXD100-11-3175R16  100.00  114.8  11  7.15  50.00  31.75  B  0.00  Y
  S845 F45SX D125-08-40-R16  125.00  139.8  8  7.15  63.00  40.00  B  3.32  Y
  S845 F45SX D125-14-40-R16  125.00  139.8  14  7.15  63.00  40.00  B  0.00  Y
  S845 F45SX D125-8-3810R16  125.00  139.8  8  7.15  63.00  38.10  B  3.31  Y
  S845 F45SXD125-14-3810R16  125.00  139.8  14  7.15  63.00  38.10  B  0.00  Y
  S845 F45SX D160-10-40-R16  160.00  174.8  10  7.15  63.00  40.00  C  4.71  N
  S845 F45SX D160-10-508R16  160.00  174.8  10  7.15  63.00  50.80  B  4.98  Y
  S845 F45SX D160-18-40-R16  160.00  174.8  18  7.15  63.00  40.00  C  0.00  N
  S845 F45SX D160-18-508R16  160.00  174.8  18  7.15  63.00  50.80  B  0.01  Y
  S845 F45SX D200-12-60-R16  200.00  214.8  12  7.15  63.00  60.00  C  6.64  N
  S845 F45SX D250-15-60-R16  250.00  264.8  15  7.15  63.00  60.00  C  9.33  N
  S845 F45SX D315-19-60 R16  315.00  329.8  19  7.15  63.00  60.00  C  15.90  N
