IHSR-CH :


Interna, diamante, chamfro 80°   ITS-BORE

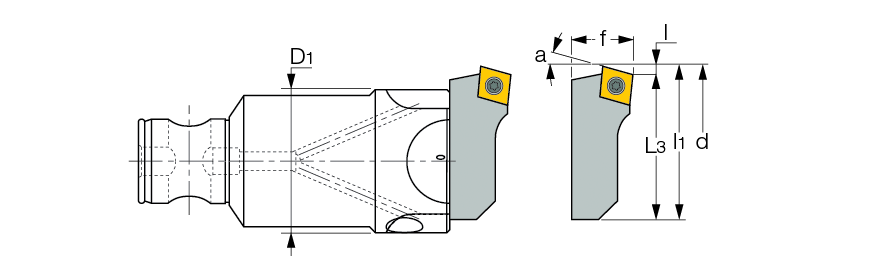

  Designation d
min		 d
max
a°
L3
l1
f
l
D1
Insert
  IHSR 26-38 CH45  26.0  38.0  45.0  23.00  27.50  13.5  4.50  25.0  CCMT 0602...
  IHSR 34.5-49 CH15  34.5  49.0  15.0  31.00  32.70  16.0  1.70  32.0  CCMT 0602...
  IHSR 34.5-49 CH30  34.5  49.0  30.0  31.00  34.20  16.0  3.20  32.0  CCMT 0602...
  IHSR 46.5-66 CH15  46.5  66.0  15.0  39.00  41.50  20.0  2.50  40.0  CCMT 09T3...
  IHSR 46.5-66 CH30  46.5  66.0  30.0  39.00  43.80  20.0  4.80  40.0  CCMT 09T3...
  IHSR 46.5-66 CH45  46.5  66.0  45.0  39.00  45.80  20.0  6.80  40.0  CCMT 09T3...
  IHSR 65-88 CH15  65.0  88.0  15.0  53.00  55.50  23.0  2.50  50.0  CCMT 1204...
  IHSR 65-88 CH30  65.0  88.0  30.0  53.00  57.80  23.0  4.80  50.0  CCMT 1204...
  IHSR 65-88 CH45  65.0  88.0  45.0  53.00  59.80  23.0  6.80  50.0  CCMT 1204...
