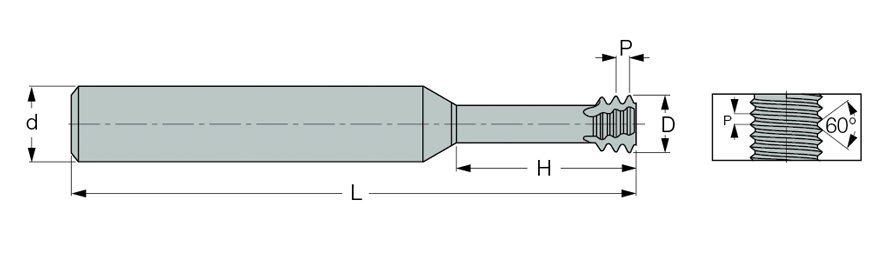

 MTECSH-UN :  Left hand, short and small diameter, solid carbide threading endmill. High cutting speeds, short cycle time, low cutting forces due to the short contact profile resulting in accurate and parallel thread. Can be use on hard steel up to 62HRc Cutting Conditions Machine Power
 Left-hand tools (CNC code M04)


Internal thread milling
  Designation
TPI
UNC
UNF
d
Shank
D
Flut
L1
L		   Grade
  MTECSH 06012C4 80UN  80.0  -  0  6.00  C  1.15  3  4.0  58.00 IC903
  MTECSH 06014C3 72UN  72.0  -  1  6.00  C  1.45  3  3.7  58.00 IC903
  MTECSH 06014C3 64UN  64.0  1  2  6.00  C  1.40  3  3.8  58.00 IC903
  MTECSH 06016C4 56UN  56.0  2  3  6.00  C  1.65  3  4.4  58.00 IC903
  MTECSH 06019C5 48UN  48.0  3  4  6.00  C  1.90  3  5.2  58.00 IC903
  MTECSH 06021C6 40UN  40.0  4  -  6.00  C  2.10  3  6.3  58.00 IC903
  MTECSH 06024C7 40UN  40.0  5  6  6.00  C  2.45  3  7.0  58.00 IC903
  MTECSH 06024C9 40UN  40.0  5  6  6.00  C  2.45  3  9.6  58.00 IC903
  MTECSH 06033C9 36UN  36.0  -  8  6.00  C  3.30  3  9.0  58.00 IC903
  MTECSH 06025C7 32UN  32.0  6  -  6.00  C  2.55  3  7.1  58.00 IC903
  MTECSH 06032C9 32UN  32.0  8  -  6.00  C  3.20  3  9.5  58.00 IC903
  MTECSH 06037C10 32UN  32.0  -  10  6.00  C  3.70  3  10.5  58.00 IC903
  MTECSH 06032C12 32UN  32.0  8  -  6.00  C  3.20  3  12.5  58.00 IC903
  MTECSH 06037C15 32UN  32.0  -  10  6.00  C  3.70  3  15.0  58.00 IC903
  MTECSH 06042C11 28UN  28.0  -  12  6.00  C  4.20  3  11.0  58.00 IC903
  MTECSH 0605C19 28UN  28.0  -  1/4  6.00  C  5.00  3  19.0  58.00 IC903
  MTECSH 06035C10 24UN  24.0  10,12  -  6.00  C  3.50  3  10.6  58.00 IC903
  MTECSH 08066C17 24UN  24.0  -  5/16  8.00  C  6.60  3  17.0  64.00 IC903
  MTECSH 08066C24 24UN  24.0  -  5/16  8.00  C  6.60  3  24.0  64.00 IC903
  MTECSH 06047C14 20UN  20.0  1/4  -  6.00  C  4.75  3  14.0  58.00 IC903
  MTECSH 06047C19 20UN  20.0  1/4  -  6.00  C  4.75  3  19.0  58.00 IC903
  MTECSH 0606C17 18UN  18.0  5/16  -  6.00  C  6.00  3  17.0  58.00 IC903
  MTECSH 0606C23 18UN  18.0  5/16  -  6.00  C  6.00  3  23.0  58.00 IC903
  MTECSH 1212D35 18UN  18.0  -  5/8  12.00  C  12.00  4  35.0  84.00 IC903
  MTECSH 08067C22 16UN  16.0  3/8  -  8.00  C  6.70  3  22.0  64.00 IC903
  MTECSH 08077C25 14UN  14.0  7/16  -  8.00  C  7.70  3  25.0  64.00 IC903
  MTECSH 10092C27 13UN  13.0  1/2  -  10.00  C  9.20  3  27.5  73.00 IC903
