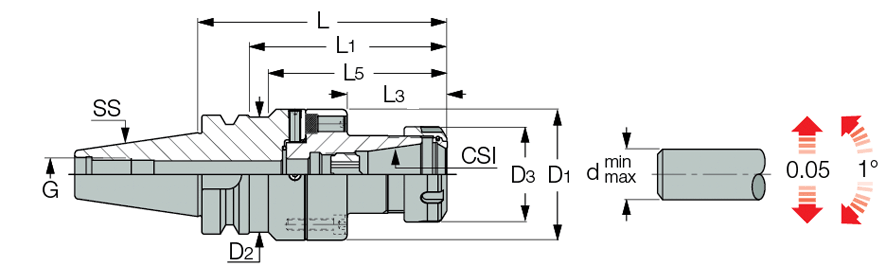

 ADJ BT-ER :  DIN 6499 ER center alignment collet chuck with a BT MAS-403 taper shank. Cutting Conditions Machine Power
 Radial adj. 0.1mm. Angular adj. 1°

BT   Collet chucks   Center alignment devices
  Designation
S.s
C.Si		 d
min		 d
max
L
L1
L3
D3
D1
D2
J
G
Kg
  ADJ BT40 D70 ER32  40  ER32  2.0  20.0  129.50  102.5  52.50  50.00  70.0  62.50  M22X1.5  M16  2.69
  ADJ BT50 D70 ER32  50  ER32  2.0  20.0  144.50  106.5  52.50  50.00  70.0  -  M22X1.5  M24  5.51
