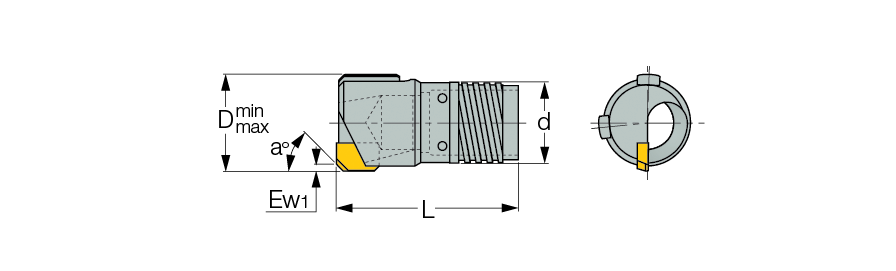

DDC-E1 :  Deep double tube conuterborers with a through hole, external 4 start thread connection and a brazed tip. Each item represents a diameter range. For a specific head diameter, an order form should be filled out.
 NOM 0 refers to non-coated drill head, NOM 2 refers to coated drill head.

DEEPDRILL   Drilling
  Designation D
min		 D
max
a°
Ew1
L
d
TsOuter tube designation
TsiInner tube designation
  DDC-E1 18.41-20.00 NOM 0  18.41  20.00  20/45  1.0  57.00  16.00  TDO-I0  TDI-N0
  DDC-E1 18.41-20.00 NOM 2  18.41  20.00  20/45  1.0  57.00  16.00  TDO-I0  TDI-N0
  DDC-E1 20.01-21.80 NOM 0  20.01  21.80  20/45  2.0  65.00  18.00  TDO-I1  TDI-N1
  DDC-E1 20.01-21.80 NOM 2  20.01  21.80  20/45  2.0  65.00  18.00  TDO-I1  TDI-N1
  DDC-E1 21.81-24.10 NOM 0  21.81  24.10  20/45  2.0  65.00  19.50  TDO-I2  TDI-N2
  DDC-E1 21.81-24.10 NOM 2  21.81  24.10  20/45  2.0  65.00  19.50  TDO-I2  TDI-N2
  DDC-E1 24.11-26.40 NOM 0  24.11  26.40  20/45  2.0  65.00  21.00  TDO-I3  TDI-N3
  DDC-E1 24.11-26.40 NOM 2  24.11  26.40  20/45  2.0  65.00  21.00  TDO-I3  TDI-N3
  DDC-E1 26.41-28.70 NOM 0  26.41  28.70  20/45  2.0  65.00  23.50  TDO-I4  TDI-N4
  DDC-E1 26.41-28.70 NOM 2  26.41  28.70  20/45  2.0  65.00  23.50  TDO-I4  TDI-N4
  DDC-E1 28.71-31.00 NOM 0  28.71  31.00  20/45  2.0  70.00  25.50  TDO-I5  TDI-N5
  DDC-E1 28.71-31.00 NOM 2  28.71  31.00  20/45  2.0  70.00  25.50  TDO-I5  TDI-N5
  DDC-E1 31.01-33.30 NOM 0  31.01  33.30  20/45  3.0  70.00  28.00  TDO-I6  TDI-N6
  DDC-E1 31.01-33.30 NOM 2  31.01  33.30  20/45  3.0  70.00  28.00  TDO-I6  TDI-N6
  DDC-E1 33.31-36.20 NOM 0  33.31  36.20  20/45  3.0  70.00  30.00  TDO-I7  TDI-N7
  DDC-E1 33.31-36.20 NOM 2  33.31  36.20  20/45  3.0  70.00  30.00  TDO-I7  TDI-N7
  DDC-E1 36.21-39.60 NOM 0  36.21  39.60  20/45  3.0  82.00  33.00  TDO-I8  TDI-N8
  DDC-E1 36.21-39.60 NOM 2  36.21  39.60  20/45  3.0  82.00  33.00  TDO-I8  TDI-N8
  DDC-E1 39.61-43.00 NOM 0  39.61  43.00  20/45  3.0  82.00  36.00  TDO-I9  TDI-N9
  DDC-E1 39.61-43.00 NOM 2  39.61  43.00  20/45  3.0  82.00  36.00  TDO-I9  TDI-N9
  DDC-E1 43.01-47.00 NOM 0  43.01  47.00  20/45  3.0  82.00  39.00  TDO-I10  TDI-N10
  DDC-E1 43.01-47.00 NOM 2  43.01  47.00  20/45  3.0  82.00  39.00  TDO-I10  TDI-N10
  DDC-E1 47.01-51.70 NOM 0  47.01  51.70  20/45  3.0  82.00  43.00  TDO-I11  TDI-N11
  DDC-E1 47.01-51.70 NOM 2  47.01  51.70  20/45  3.0  82.00  43.00  TDO-I11  TDI-N11
  DDC-E1 51.71-56.20 NOM 0  51.71  56.20  20/45  3.0  93.00  47.00  TDO-I12  TDI-N12
  DDC-E1 51.71-56.20 NOM 2  51.71  56.20  20/45  3.0  93.00  47.00  TDO-I12  TDI-N12
  DDC-E1 56.21-65.00 NOM 0  56.21  65.00  20/45  3.0  93.00  51.00  TDO-I13  TDI-N13
  DDC-E1 56.21-65.00 NOM 2  56.21  65.00  20/45  3.0  93.00  51.00  TDO-I13  TDI-N13

The drill tip is supplied in a grade that is suitable to machine the material group which is indicated in the drill head designation: P-Steel M-Stainless Steel K-Cast Iron.
For quotation form and user guide click on "More Info".
