 BT-HYDRO :  Hydraulic Chucks with MAS-BT Form A/B Shanks. Cutting Conditions Machine Power



BT   Hydraulic chucks

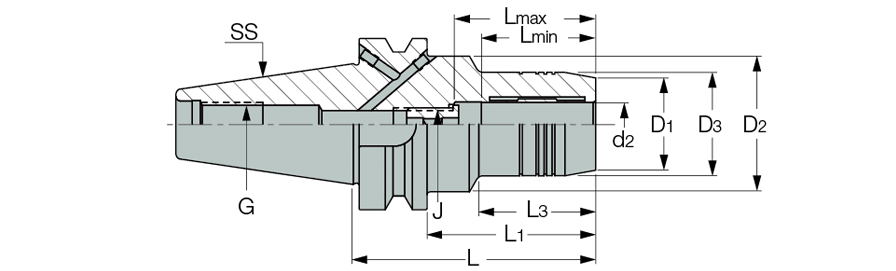

  Designation
S.s
C.Si
d2
D1
D3
D2
L
L1
L3		 L
min		 L
max
J
G
Kg
  BT30 HYDRO 6 X 60  30  6  6.00  23.0  26.00  -  60.00  33.0  -  27.0  37.0  M5  M12  0.00
  BT30 HYDRO 8 X 64  30  8  8.00  25.0  28.00  -  64.00  37.0  -  27.0  37.0  M6  M12  0.00
  BT30 HYDRO 10 X 64  30  10  10.00  27.0  30.00  -  64.00  37.0  -  32.0  42.0  M8X1  M12  0.00
  BT30 HYDRO 12 X 72  30  12  12.00  29.0  32.00  -  72.00  45.0  -  37.0  47.0  M10X1  M12  0.00
  BT30 HYDRO 14 X 70  30  14  14.00  30.0  34.00  -  70.00  43.0  -  37.0  47.0  M10X1  M12  0.00
  BT30 HYDRO 16 X 90  30  16  16.00  34.0  38.00  50.00  90.00  68.0  47.50  42.0  52.0  M12X1  M12  0.00
  BT30 HYDRO 18 X 90  30  18  18.00  36.0  40.00  50.00  90.00  68.0  47.50  42.0  52.0  M12X1  M12  0.00
  BT30 HYDRO 20 X 90  30  20  20.00  38.0  42.00  50.00  90.00  68.0  47.50  42.0  52.0  M12X1  M12  0.00
  BT40 HYDRO 6 X 90  40  6  6.00  23.0  26.00  50.00  90.00  63.0  43.00  27.0  37.0  M5  M16  1.39
  BT40 HYDRO 8 X 90  40  8  8.00  25.0  28.00  50.00  90.00  63.0  43.50  27.0  37.0  M6  M16  1.42
  BT40 HYDRO 10 X 90  40  10  10.00  27.0  30.00  50.00  90.00  63.0  44.00  32.0  42.0  M8X1  M16  1.44
  BT40 HYDRO 12 X 90  40  12  12.00  29.0  32.00  50.00  90.00  63.0  44.50  37.0  47.0  M10X1  M16  1.46
  BT40 HYDRO 14 X 90  40  14  14.00  30.0  34.00  50.00  90.00  63.0  47.50  37.0  47.0  M10X1  M16  1.44
  BT40 HYDRO 16 X 90  40  16  16.00  34.0  38.00  50.00  90.00  63.0  47.50  42.0  52.0  M12X1  M16  1.52
  BT40 HYDRO 18 X 90  40  18  18.00  36.0  40.00  50.00  90.00  63.0  47.50  42.0  52.0  M12X1  M16  0.00
  BT40 HYDRO 20 X 90  40  20  20.00  38.0  42.00  50.00  90.00  63.0  47.50  42.0  52.0  M12X1  M16  1.56
  BT40 HYDRO 25 X 90  40  25  25.00  46.0  50.00  63.00  90.00  51.0  51.00  48.0  58.0  M12X1  M16  0.00
  BT40 HYDRO 32 X110  40  32  32.00  56.0  60.00  60.00  110.00  81.5  81.50  52.0  62.0  M16X1  M16  2.34
  BT50 HYDRO 6 X110  50  6  6.00  23.0  26.00  80.00  110.00  72.0  43.00  27.0  37.0  M5  M24  0.00
  BT50 HYDRO 8 X100  50  8  8.00  25.0  28.00  80.00  100.00  72.0  43.50  27.0  37.0  M6  M24  0.00
  BT50 HYDRO 10 X110  50  10  10.00  27.0  30.00  80.00  110.00  72.0  44.00  32.0  42.0  M8X1  M24  0.00
  BT50 HYDRO 12 X110  50  12  12.00  29.0  32.00  80.00  110.00  72.0  42.00  37.0  47.0  M10X1  M24  0.00
  BT50 HYDRO 14 X110  50  14  14.00  30.0  34.00  80.00  110.00  72.0  42.00  37.0  47.0  M10X1  M24  0.00
  BT50 HYDRO 16 X110  50  16  16.00  34.0  38.00  80.00  110.00  72.0  45.00  42.0  52.0  M12X1  M24  0.00
  BT50 HYDRO 18 X110  50  18  18.00  36.0  40.00  80.00  110.00  72.0  45.00  42.0  52.0  M12X1  M24  0.00
  BT50 HYDRO 20 X110  50  20  20.00  38.0  42.00  80.00  110.00  72.0  47.50  42.0  52.0  M12X1  M24  4.80
  BT50 HYDRO 25 X110  50  25  25.00  46.0  50.00  80.00  110.00  72.0  47.50  48.0  58.0  M12X1  M24  0.00
  BT50 HYDRO 32 X110  50  32  32.00  56.0  60.00  80.00  110.00  72.0  47.50  54.0  64.0  M12X1  M24  5.10
