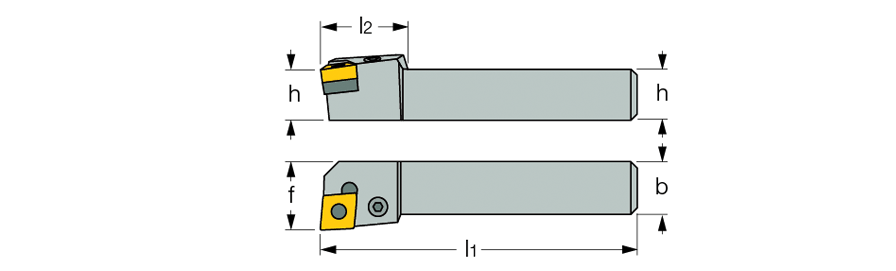

PCLNR/L :  Lever lock toolholders for 80° negative rhombic inserts.
 Right-hand shown

Ext. 80° diamond 95° approach   Radial Turning
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  PCLNL 2020K-12  20.0  20.0  125.00  27.5  25.0  -6  -6  L
  PCLNR 2020K-12  20.0  20.0  125.00  30.0  25.0  -6  -6  R
  PCLNL 2525M-12  25.0  25.0  150.00  27.8  32.0  -6  -6  L
  PCLNR 2525M-12  25.0  25.0  150.00  27.8  32.0  -6  -6  R
  PCLNL 3232P-12  32.0  32.0  170.00  27.6  40.0  -6  -6  L
  PCLNR 3232P-12  32.0  32.0  170.00  35.0  40.0  -6  -6  R
  PCLNL 3232P-19  32.0  32.0  170.00  38.0  40.0  -6  -6  L
  PCLNR 3232P-19  32.0  32.0  170.00  38.0  40.0  -6  -6  R
  PCLNL 4040S-25  40.0  40.0  250.00  47.0  50.0  -6  -6  L
  PCLNR 4040S-25  40.0  40.0  250.00  47.0  50.0  -6  -6  R
  PCLNL 5050T-25  50.0  50.0  300.00  47.0  60.0  -6  -6  L
  PCLNR 5050T-25  50.0  50.0  300.00  47.0  60.0  -6  -6  R
