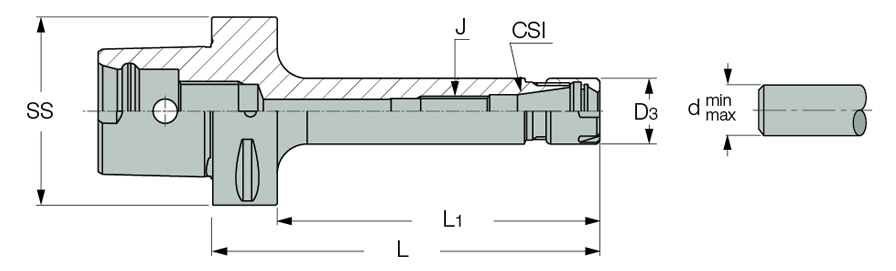

C#-ER-M :  DIN 6499 ER Long Mini Collet Chucks with CAMFIX (ISO 26623-1 standard) exchangeable, tapered shanks.


RUNOUT (INTERNAL) 0.003  HARDNESS 58-60  SURFACE FINISH N5  COOLANT
  Designation
SS
CSI		 d
min		 d
max
D3
L
L1
J
  C4 ER16X 70 M  40  ER16  0.5  10.0  22.00  70.00  50.0  M10
  C5 ER16X100 M  50  ER16  0.5  10.0  22.00  100.00  80.0  M10
  C5 ER16X130 M  50  ER16  0.5  10.0  22.00  130.00  120.0  M10
  C6 ER16X100 M  63  ER16  0.5  10.0  22.00  100.00  78.0  M10
  C6 ER16X130 M  63  ER16  0.5  10.0  22.00  130.00  108.0  M10
  C6 ER16X160 M  63  ER16  0.5  10.0  22.00  160.00  138.0  M10
