C#-PCLNR/L-X :  Lever lock toolholders for HELITURN LD, CNMX-HTW negative, 80° rhombic inserts with CAMFIX (ISO 26623-1 standard) exchangeable tapered shanks.

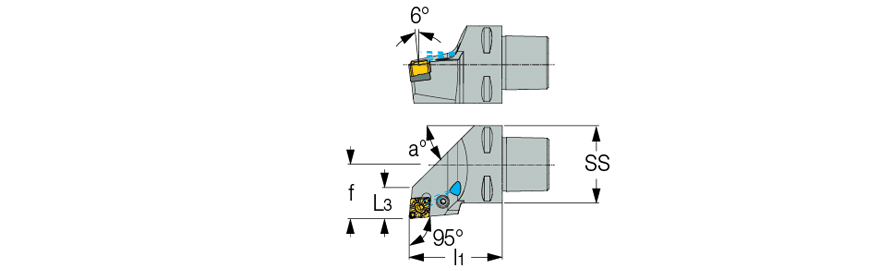

 Right-hand shown

Ext. 80° diamond 95° approach   Radial Turning   CAMFIX ISO 26623-1   COOLANT
  Designation
SS
f
l1
R/L
L3
a°
  C4 PCLNL-27050-12X  40  27.0  50.00  L  20.00  40
  C4 PCLNR-27050-12X  40  27.0  50.00  R  20.00  40
  C5 PCLNL-35060-12X  50  35.0  60.00  L  20.00  45
  C5 PCLNR-35060-12X  50  35.0  60.00  R  20.00  45
  C6 PCLNL-45065-12X  63  45.0  65.00  L  20.00  54
  C6 PCLNR-45065-12X  63  45.0  65.00  R  20.00  54
  C4 PCLNL-27050-16X  40  27.0  50.00  L  21.00  40
  C4 PCLNR-27050-16X  40  27.0  50.00  R  21.00  40
  C5 PCLNL-35060-16X  50  35.0  60.00  L  21.00  45
  C5 PCLNR-35060-16X  50  35.0  60.00  R  21.00  45
  C6 PCLNL-45065-16X  63  45.0  65.00  L  21.00  54
  C6 PCLNR-45065-16X  63  45.0  65.00  R  21.00  54
