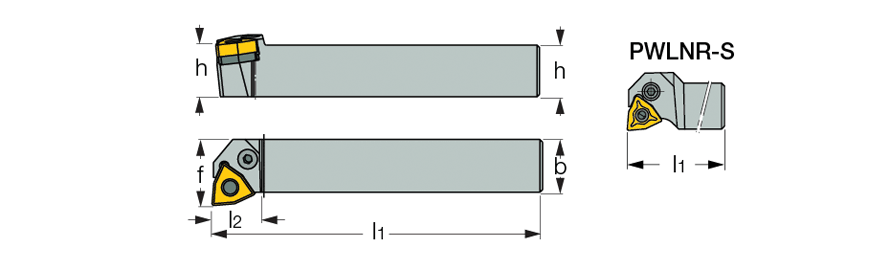

PWLNR/L :  Lever lock external turning toolholders for 80° negative trigon inserts.
 Right-hand shown

Ext. 80° trigon 95 approach   Radial Turning
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  PWLNL 1616H-06  16.0  16.0  100.00  16.0  20.0  -6  -6  L
  PWLNL 1616H-06S  16.0  16.0  100.00  20.3  20.0  -6  -6  L
  PWLNR 1616H-06  16.0  16.0  100.00  16.0  20.0  -6  -6  R
  PWLNR 1616H-06S  16.0  16.0  100.00  20.3  20.0  -6  -6  R
  PWLNL 2020K-06  20.0  20.0  125.00  20.0  25.0  -6  -6  L
  PWLNR 2020K-06  20.0  20.0  125.00  20.0  25.0  -6  -6  R
  PWLNL 2525M-06  25.0  25.0  150.00  20.0  32.0  -6  -6  L
  PWLNR 2525M-06  25.0  25.0  150.00  20.0  32.0  -6  -6  R
  PWLNL 2020K-08  20.0  20.0  125.00  19.0  25.0  -6  -6  L
  PWLNR 2020K-08  20.0  20.0  125.00  19.0  25.0  -6  -6  R
  PWLNL 2525M-08  25.0  25.0  150.00  20.5  32.0  -6  -6  L
  PWLNR 2525M-08  25.0  25.0  150.00  20.5  32.0  -6  -6  R
  PWLNL 3232P-08  32.0  32.0  170.00  19.0  40.0  -6  -6  L
  PWLNR 3232P-08  32.0  32.0  170.00  19.0  40.0  -6  -6  R
