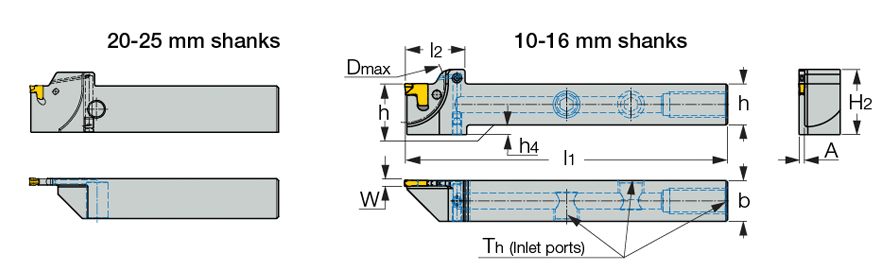

TGTR/L-JHP :


Canal   Corte   300 BAR MAX.
  Designation W
min		 W
max
h
b
A
l1
H2
l2
f
h4		 D
max
R/L
ThThread size
  TGTL 1616-3JHP  2.80  3.50  16.0  16.0  2.50  150.00  24.2  21.5  21.50  3.0  35.0  L  G1/8
  TGTR 1616-3JHP  2.80  3.50  16.0  16.0  2.50  150.00  24.2  21.5  21.50  3.0  35.0  R  G1/8
  TGTL 2020-3JHP  2.80  3.50  20.0  20.0  2.50  150.00  26.8  28.5  -  -  54.0  L  G1/8
  TGTR 2020-3JHP  2.80  3.50  20.0  20.0  2.50  150.00  26.8  28.5  -  -  54.0  R  G1/8
  TGTL 2525-3JHP  2.80  3.50  25.0  25.0  2.50  150.00  31.2  26.5  -  -  56.0  L  G1/8
  TGTR 2525-3JHP  2.80  3.50  25.0  25.0  2.50  150.00  31.2  26.5  -  -  56.0  R  G1/8
  TGTL 2020-4JHP  3.70  4.50  20.0  20.0  3.40  150.00  26.8  28.5  -  -  54.0  L  G1/8
  TGTR 2020-4JHP  3.70  4.50  20.0  20.0  3.40  150.00  26.8  28.5  -  -  54.0  R  G1/8
  TGTL 2525-4JHP  3.70  4.50  25.0  25.0  3.40  150.00  31.2  26.5  -  -  56.0  L  G1/8
  TGTR 2525-4JHP  3.70  4.50  25.0  25.0  3.40  150.00  31.2  26.5  -  -  56.0  R  G1/8
