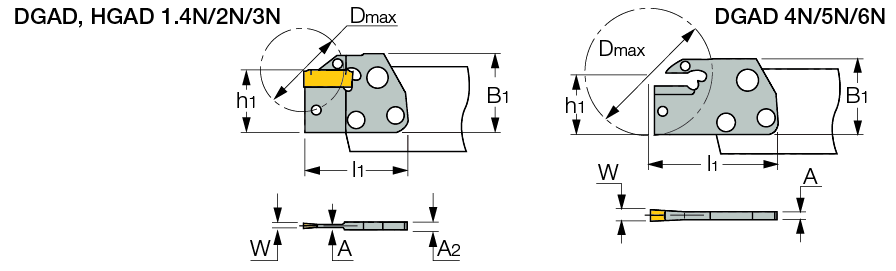

 DGAD/HGAD :  Adapters for parting and grooving, for DO-GRIP double-ended inserts. Cutting Conditions Machine Power



Parting   Ext. Grooving
  Designation W
min		 W
max
A2
A
l1		 D
max
h1
B1
l3
  DGAD 1.4N  1.40  1.40  3.2  1.00  41.50  28.0  24.0  30.0  24.5
  DGAD 2N  1.00  2.50  3.2  1.60  41.50  32.0  24.0  30.0  24.5
  DGAD 3N  1.00  3.30  4.0  2.40  41.50  32.0  24.0  30.0  24.5
  HGAD 3N  3.00  3.00  2.4  4.00  50.50  50.0  24.0  30.0  24.5
  DGAD 4N  4.00  4.00  3.2  3.20  50.50  50.0  24.0  30.0  24.5
  DGAD 5N  5.00  5.00  4.0  4.00  50.50  50.0  24.0  30.0  24.5
  DGAD 6N  6.00  6.35  5.2  5.20  50.50  50.0  24.0  30.0  24.5
