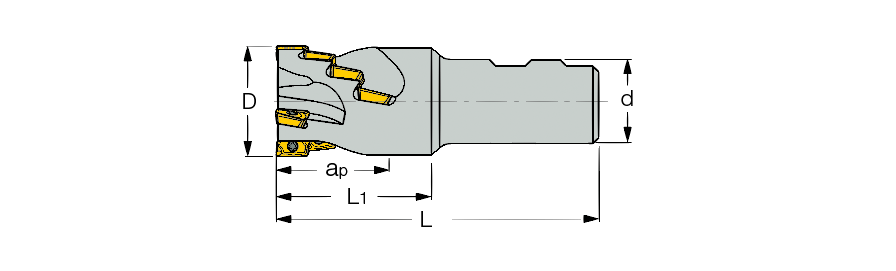

ADK :  Extended flute cutters with HELIMILL ADKT/R-15.. inserts


Ramp down   Shouldering   Slotting
  Designation
D
Z
Flute
ap
L
L1
L5
d
ShankW-Weldon, BT-BT tappered shank, INT-DIN69871 shank
Rd°
Kg
  ADK D 32- 25-W32  32.00  4  2  25.00  108.00  48.0 -  32.00  W  2.5  0.53
  ADK D 40- 38-W32  40.00  6  2  38.00  115.00  50.0 -  32.00  W  2.0  0.66
  ADK D 45- 50-W32  45.00  8  2  51.00  122.00  62.0 -  32.00  W  0.0  0.72
  ADK D 50- 50-W42-FP  50.00  10  3  51.00  140.00  63.0 -  42.00  W  0.9  1.33
  ADK D 50- 50-W32  50.00  12  3  51.00  122.00  52.7 -  32.00  W  0.9  0.86
  ADK D 50- 50-W40  50.00  12  3  51.00  135.00  55.0 -  40.00  W  0.9  1.20
  ADK D 50-100.....JPN  50.00  16  2  101.60  205.00  115.0 -  42.00  W  0.9  2.09
  ADK D 50-100-W40  50.00  16  2  101.00  192.00  110.0 -  40.00  W  0.9  1.63
  ADK D50-100-BT50  50.00  16  2  101.00  265.00  128.0  164.00  -  BT50  0.9  3.00
  ADK D63-63-BT50  63.00  18  3  64.00  237.00  100.0  135.00  -  BT50  0.6  5.30
  ADK D63-63-INT50  63.00  18  3  64.00  222.00  100.0  120.00  -  INT50  0.6  4.39
  ADK D80-85-BT50  80.00  24  3  89.00  254.00  117.0  152.00  -  BT50  0.5  7.06
  ADK D80-85-INT50  80.00  24  3  89.00  235.00  113.0  133.00  -  INT50  0.5  9.00
  ADK D100-110-BT50  100.00  40  4  113.00  286.00  149.0  184.00  -  BT50  0.4  10.55

For adaptation, click on "More Info".
