 CDP D-M :  Profiling heads with a FLEXFIT adaptation for the modular ball nose inserts. Cutting Conditions Machine Power

 For Adaptation Click on Info.

Profiling   Slanted shoulder. & chamfer.   Countersinking   Drill mill

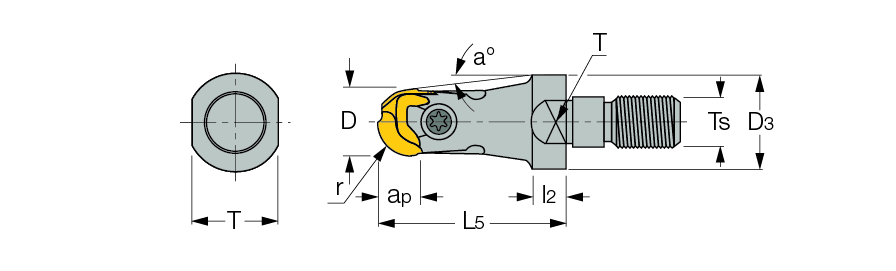

  Designation
D
r
D3
Ap
L5
Ts
l2
a°
T
Kg
  CDP D08-M6  8.00  4.00  9.70  5.50  23.00  M6  2.0  5.5  8.0  0.01
  CDP D10-M8  10.00  5.00  13.00  6.40  30.00  M8  5.0  3.5  10.0  0.02
  CDP D12-M8  12.00  6.00  13.00  7.40  30.00  M8  5.2  2.2  10.0  0.02
  CDP D16-M10  16.00  8.00  18.00  9.40  45.00  M10  5.2  2.6  15.0  0.06
  CDP D16-M8  16.00  8.00  13.00  9.40  32.60  M8  2.0  8.7  11.0  0.09
  CDP D20-M10  20.00  10.00  18.00  13.80  40.00  M10  -  -  15.0  0.04
  CDP D20-M12  20.00  10.00  21.00  13.80  55.00  M12  7.2  3.1  17.0  0.11
  CDP D25-M12  25.00  12.50  21.00  18.30  60.00  M12  6.2  2.4  17.0  0.10
  CDP D25-M16  25.00  12.50  29.00  18.30  60.00  M16  6.2  8.8  25.0  0.20
