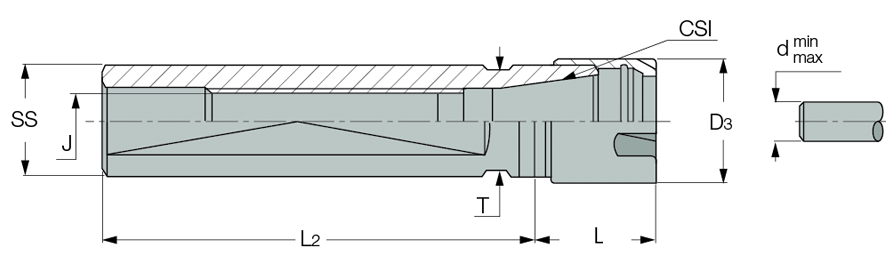

ST-ER-MF (mini flat) :  DIN 6499 ER mini collet chucks with cylindrical shanks and a flat for clamping on Swiss type CNC lathes.


RUNOUT (INT) 0.005MM (.0002 HARDNESS 58-60 SURFACE FINISH N5 COOLANT
  Designation
CSI
SS		 d
min		 d
max
L2
L
J
D3
T
Kg
  ST 16X 38 ER11 MF  ER11  16  0.5  7.0  38.00  18.50  M8X1  16.00  14.0  0.05
  ST 16X 50 ER11 MF  ER11  16  0.5  7.0  50.00  18.50  M8X1  16.00  13.0  0.07
  ST 16X140 ER11 MF  ER11  16  0.5  7.0  140.00  18.50  M8X1  16.00  14.0  0.18
  ST 16X 35 ER16 MF  ER16  16  0.5  10.0  35.00  36.00  M8X1  22.00  17.0  0.25
  ST 20X 50 ER16 MF  ER16  20  0.5  10.0  50.00  26.00  M12X1  22.00  17.0  0.32
  ST 20X 70 ER16 MF  ER16  20  0.5  10.0  70.00  26.00  M12X1  22.00  17.0  0.40
  ST 20X120 ER16 MF  ER16  20  0.5  10.0  120.00  26.00  M12X1  22.00  17.0  0.21
  ST 20X140 ER16 MF  ER16  20  0.5  10.0  140.00  26.00  M12X1  22.00  17.0  0.40
  ST 22X 38 ER16 MF  ER16  22  0.5  10.0  38.00  26.00  M12X1  22.00  19.0  0.10
  ST 22X 70 ER16 MF  ER16  22  0.5  10.0  70.00  26.00  M12X1  22.00  19.0  0.16
  ST 22X100 ER16 MF  ER16  22  0.5  10.0  100.00  28.00  M12X1  22.00  19.0  0.30
  ST 25X 65 ER16 MF  ER16  25  0.5  10.0  65.00  28.00  M14X1  22.00  22.0  0.22
  ST 22X 80 ER20 MF  ER20  22  1.0  13.0  80.00  39.00  M12X1  28.00  21.0  0.22
  ST 25X100 ER20 MF  ER20  25  1.0  13.0  100.00  28.00  M14X1  28.00  22.0  0.70
  ST 25X154 ER20 MF  ER20  25  1.0  13.0  154.00  28.00  M14X1  28.00  22.0  0.40
  ST 22X 70 ER25 MF  ER25  22  1.0  16.0  70.00  47.00  M12X1  35.00  27.0  0.25
  ST 25X 75 ER25 MF  ER25  25  1.0  16.0  75.00  48.00  M14X1  35.00  27.0  0.40
  ST 25X145 ER25 MF  ER25  25  1.0  16.0  145.00  36.00  M14X1  35.00  27.0  0.08
  ST 32X 70 ER25 MF  ER25  32  1.0  16.0  70.00  30.00  M18X1  35.00  27.0  0.34
