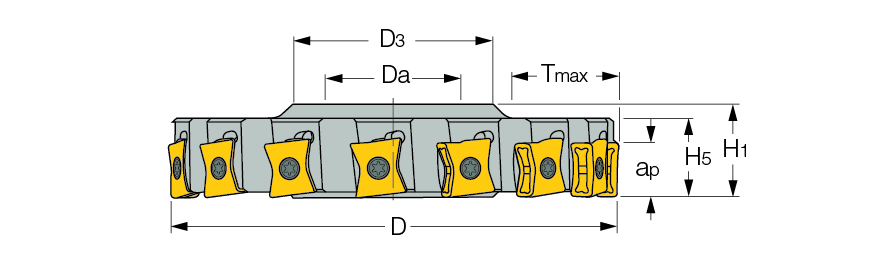

SSB-LN15-R/L :  Single-side cutting, disk type slotting cutters carrying tangentially clamped LNKX 1506... inserts (TANGMILL).


Bottom Shouldering
  Designation
D
Z
Tmax
ap
Da
D3
H5
H1
Kg
  SSB D080-22-27-LN15-L  80.00  10  18.00  14.00  27.00  42.00  22.00  24.0  0.56
  SSB D080-22-27-LN15-R  80.00  10  18.00  14.00  27.00  42.00  22.00  24.0  0.57
  SSB D100-22-32-LN15-L  100.00  12  26.00  14.00  32.00  48.00  22.00  26.0  0.95
  SSB D100-22-32-LN15-R  100.00  12  26.00  14.00  32.00  48.00  22.00  26.0  0.96
  SSB D125-22-40-LN15-L  125.00  15  35.00  14.00  40.00  56.00  22.00  26.0  1.51
  SSB D125-22-40-LN15-R  125.00  15  35.00  14.00  40.00  56.00  22.00  26.0  1.53
  SSB D160-22-40-LN15-L  160.00  20  52.00  14.00  40.00  56.00  22.00  26.0  2.64
  SSB D160-22-40-LN15-R  160.00  20  52.00  14.00  40.00  56.00  22.00  26.0  2.64
  SSB D200-24-50-LN15-L  200.00  25  65.00  14.00  50.00  70.00  24.00  28.0  4.66
  SSB D200-24-50-LN15-R  200.00  25  65.00  14.00  50.00  70.00  24.00  28.0  4.66

For D=80mm cutters a=6°
For D>=100mm cutters a=4.5°
Note: Left-hand cutters are designated by a yellow groove.
