GHDR/L (short pocket) :  External tools for turning, grooving and parting.

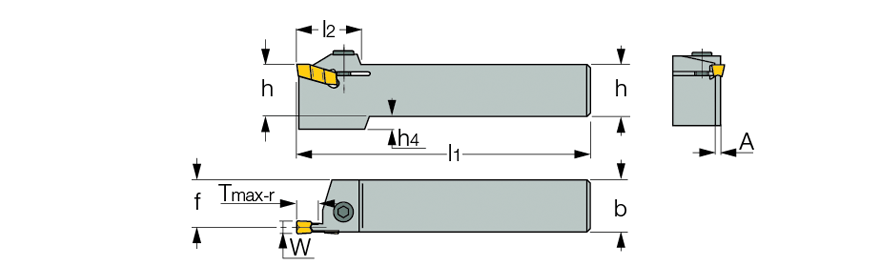

 Right-hand shown

Ext. Grooving Ext. Grooving & Turning Ext. Profiling Parting Threading (Ext.)
  Designation W
min		 W
max
Tmax-r
h
b
l1
l2
f
A
h4
R/L
  GHDL 12.7-2  .016  .125  .320  .500  .500  4.500  1.03  .47  .062  .13  L
  GHDR 12.7-2  .016  .125  .320  .500  .500  4.500  1.03  .47  .062  .13  R
  GHDL 19-2  .016  .125  .330  .750  .750  4.500  1.03  .72  .062  -  L
  GHDR 19-2  .016  .125  .330  .750  .750  4.500  1.03  .72  .062  -  R
  GHDL 12.7-3  .110  .157  .330  .500  .500  4.500  1.03  .45  .094  .13  L
  GHDR 12.7-3  .110  .157  .330  .500  .500  4.500  1.03  .45  .094  .13  R
  GHDL 16-3  .110  .157  .354  .630  .630  4.331  1.02  .58  .094  .16  L
  GHDR 16-3  .110  .157  .354  .630  .630  4.331  1.02  .58  .094  .16  R
  GHDL 16-3 ST  .110  .157  .354  .630  .630  3.071  .94  .59  .087  .16  L
  GHDR 16-3 ST  .110  .157  .354  .630  .630  3.071  .94  .59  .087  .16  R
  GHDL 19-3  .110  .157  .360  .750  .750  4.500  1.03  .70  .094  -  L
  GHDR 19-3  .110  .157  .360  .750  .750  4.500  1.03  .70  .094  -  R
  GHDL 25.4-3  .110  .157  .360  1.000  1.000  6.000  1.03  .95  .094  -  L
  GHDR 25.4-3  .110  .157  .360  1.000  1.000  6.000  1.03  .95  .094  -  R
  GHDL 31.7-3  .110  .157  .360  1.250  1.250  7.000  1.03  1.20  .094  -  L
  GHDR 31.7-3  .110  .157  .360  1.250  1.250  7.000  1.03  1.20  .094  -  R
  GHDL 16-4  .157  .197  .394  .630  .630  4.331  1.02  .57  .126  .16  L
  GHDR 16-4  .157  .197  .394  .630  .630  4.331  1.02  .57  .126  .16  R
  GHDR 16-4 ST  .157  .213  .394  .630  .630  3.071  .97  .55  .134  .16  R
  GHDL 19-4  .157  .197  .400  .750  .750  4.500  1.03  .69  .126  -  L
  GHDR 19-4  .157  .197  .400  .750  .750  4.500  1.03  .69  .126  -  R
  GHDL 25.4-4  .157  .197  .400  1.000  1.000  6.000  1.06  .94  .126  -  L
  GHDR 25.4-4  .157  .197  .400  1.000  1.000  6.000  1.06  .94  .126  -  R
  GHDL 31.7-4  .157  .197  .400  1.250  1.250  7.000  1.06  1.19  .126  -  L
  GHDR 31.7-4  .157  .197  .400  1.250  1.250  7.000  1.06  1.19  .126  -  R
  GHDL 19-5  .197  .252  .500  .750  .750  4.500  1.16  .67  .165  -  L
  GHDR 19-5  .197  .252  .500  .750  .750  4.500  1.16  .67  .165  -  R
  GHDL 25.4-5  .197  .252  .500  1.000  1.000  6.000  1.16  .92  .165  -  L
  GHDR 25.4-5  .197  .252  .500  1.000  1.000  6.000  1.16  .92  .165  -  R
  GHDL 31.7-5  .197  .252  .500  1.250  1.250  7.000  1.16  1.17  .165  -  L
  GHDR 31.7-5  .197  .252  .500  1.250  1.250  7.000  1.16  1.17  .165  -  R
  GHDR 25.4-P8  .283  .394  .650  1.000  1.000  6.000  1.40  .87  .256  -  R
  GHDL 31.7-P8  .283  .394  .650  1.250  1.250  7.000  1.41  1.12  .256  -  L

For using TIP and GPV inserts, toolholder seat needs to be modified according to insert profile to ensure clearance.
