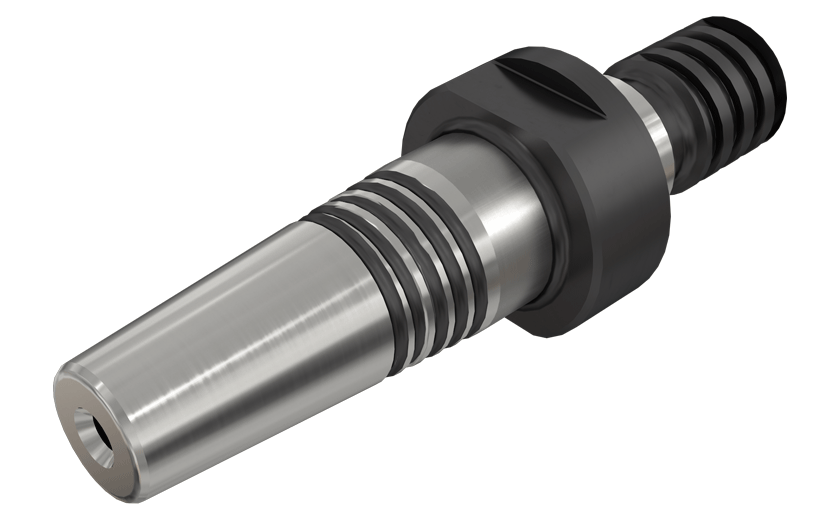

CDP M-SRK :  SHRINKIN thermal shrink collet chucks with FLEXFIT adaptation. Used only for clamping solid carbide tools.


RUNOUT (INT) 0.005MM (.0002 HARDNESS 58-60 SURFACE FINISH N5 SHRINKIN COOLANT

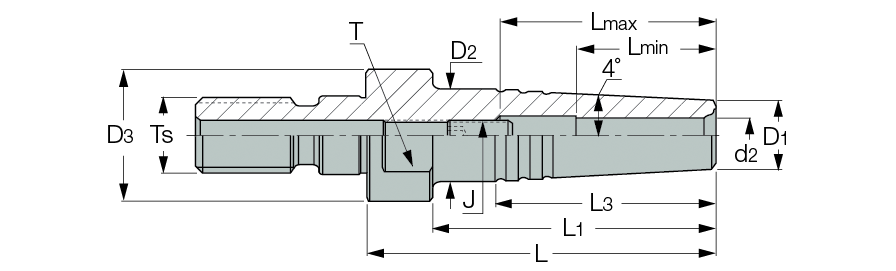

  Designation
d2
Ts
L
L1
L3		 L
min		 L
max
D1
D2
D3
J
KeyHex key (metric size) for the rear stopper screw
T
Lbs
  CDP M10 SRK 1/8X1.6  .125  M10  1.600  1.265  1.119  .39  .63  .710  .394  .550  M4  2.000  .591  .110
  CDP M12 SRK 1/8 X1.75  .125  M12  1.750  1.415  1.138  .39  .63  .830  .394  .550  M5  2.500  .687  .132
  CDP M10 SRK 3/16X1.6  .188  M10  1.600  1.265  1.119  .59  .95  .710  .394  .550  M4  2.000  .591  .110
  CDP M12 SRK 3/16X1.75  .188  M12  1.750  1.415  1.138  .59  .98  .830  .394  .550  M5  2.500  .687  .132
  CDP M10 SRK 1/4 X1.6  .250  M10  1.600  1.265  1.119  .71  1.10  .710  .433  .590  M4  2.000  .591  .110
  CDP M12 SRK 1/4 X1.75  .250  M12  1.750  1.415  1.122  .71  1.10  .830  .433  .590  M5  2.500  .687  .132
  CDP M12 SRK 5/16X1.75  .313  M12  1.750  1.415  1.134  .98  1.38  .830  .550  .710  M5  2.500  .687  .176
  CDP M12 SRK 3/8 X1.75  .375  M12  1.750  -  1.401  1.18  1.58  .830  .630  .830  M5  2.500  .687  .110
