PCLCR/L-S :  Side lever lock tools for 80° positive rhombic inserts. Used on Swiss automatic machines.

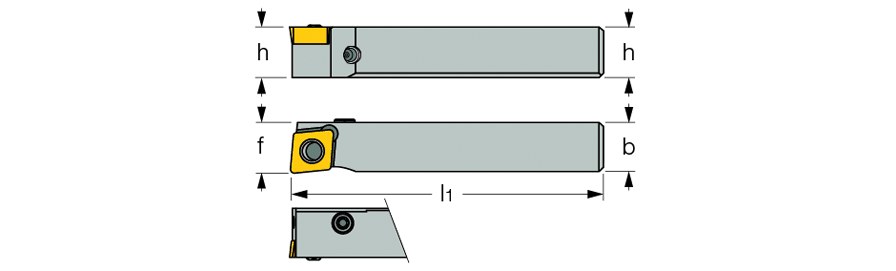

 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
h
b
l1
f
Ga°
Gr°
R/L
  PCLCR 0808M-06S  8.0  8.0  150.00  8.0  0  0  R
  PCLCL 1010M-06S  10.0  10.0  150.00  10.2  0  0  L
  PCLCR 1010M-06S  10.0  10.0  150.00  10.2  0  0  R
  PCLCL 1212M-06S  12.0  12.0  150.00  12.2  0  0  L
  PCLCR 1212M-06S  12.0  12.0  150.00  12.2  0  0  R
  PCLCL 1616M-06S  16.0  16.0  150.00  16.2  0  0  L
  PCLCR 1616M-06S  16.0  16.0  150.00  16.2  0  0  R
  PCLCL 1012M-09S  10.0  12.0  150.00  12.2  0  0  L
  PCLCR 1012M-09S  10.0  12.0  150.00  12.2  0  0  R
  PCLCL 1212M-09S  12.0  12.0  150.00  12.2  0  0  L
  PCLCR 1212M-09S  12.0  12.0  150.00  12.2  0  0  R
  PCLCL 1616M-09S  16.0  16.0  150.00  16.2  0  0  L
  PCLCR 1616M-09S  16.0  16.0  150.00  16.2  0  0  R

The clamping screw may by transferred to the opposite side if needed
