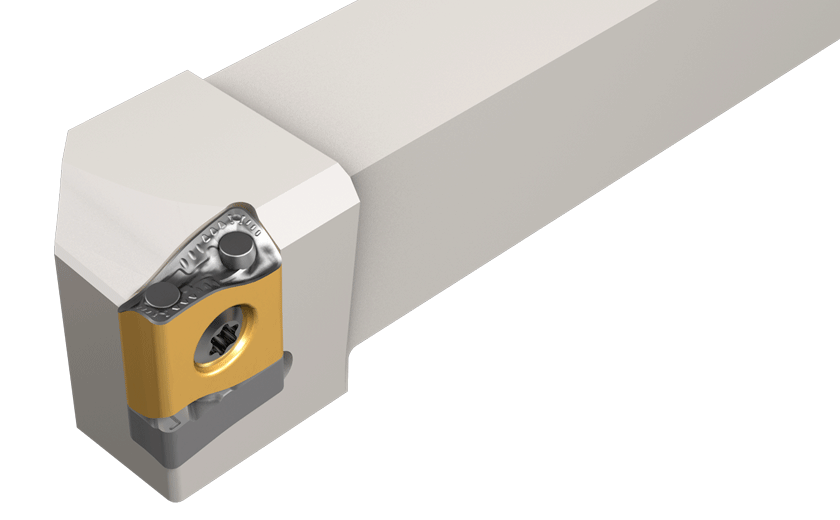

SLANR/L-TANG :  Screw clamped toolholders for LNMX tangentially clamped inserts. Recommended for heavy longitudinal and face turning.


Ext. tangential 93° approach

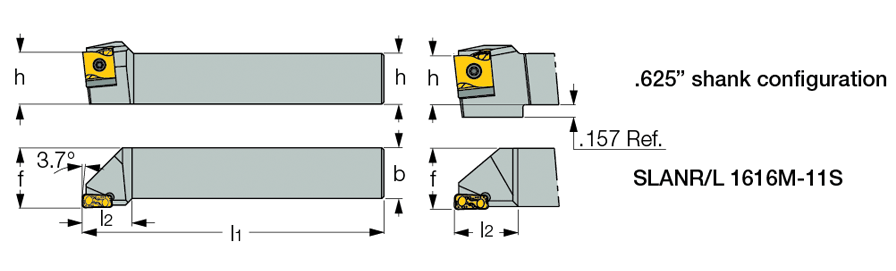

  Designation
h
h1
b
l1
l2
f
Ga°
Gr°
R/L
  SLANL 10-11 TANG  .625  .625  .625  4.000  .79  .75  -6  -6  L
  SLANR 10-11 TANG  .625  .625  .625  4.000  .79  .75  -6  -6  R
  SLANL 12-11 TANG  .750  .750  .750  4.500  1.00  1.00  -6  -6  L
  SLANR 12-11 TANG  .750  .750  .750  4.500  1.00  1.00  -6  -6  R
  SLANL 16-11 TANG  1.000  1.000  1.000  6.000  1.00  1.25  -6  -6  L
  SLANR 16-11 TANG  1.000  1.000  1.000  6.000  1.00  1.25  -6  -6  R
  SLANR 12-15 TANG  .750  .750  .750  4.500  1.00  1.00  -6  -6  R
  SLANL 16-15 TANG  1.000  1.000  1.000  6.000  .98  1.18  -6  -6  L
  SLANR 16-15 TANG  1.000  1.000  1.000  6.000  .98  1.18  -6  -6  R
  SLANL 20-15 TANG  1.250  1.250  1.250  6.000  1.37  1.46  -6  -6  L
  SLANR 20-15 TANG  1.250  1.250  1.250  6.000  1.37  1.46  -6  -6  R
  SLANL 24-15 TANG  1.500  1.500  1.500  7.000  1.38  1.70  -6  -6  L
  SLANR 24-15 TANG  1.500  1.500  1.500  7.000  1.38  1.70  -6  -6  R
  SLANL 20-22 TANG  1.250  1.250  1.250  6.000  1.38  1.50  -6  -6  L
  SLANR 20-22 TANG  1.250  1.250  1.250  6.000  1.38  1.50  -6  -6  R
  SLANL 24-22 TANG  1.500  1.500  1.500  7.000  1.50  1.78  -6  -6  L
  SLANR 24-22 TANG  1.500  1.500  1.500  7.000  1.50  1.78  -6  -6  R
  SLANL 32-22 TANG  2.000  2.000  2.000  8.000  1.60  2.28  -6  -6  L
  SLANR 32-22 TANG  2.000  2.000  2.000  8.000  1.60  2.28  -6  -6  R
