EC-A4 :  Frese in metallo duro integrale con 4 eliche a 30°, per materiali duri, fino a 65HRc.
 Materiali duri

Spallamenti Incavatura Penetrazione in rampa Interpolazione elicoidale

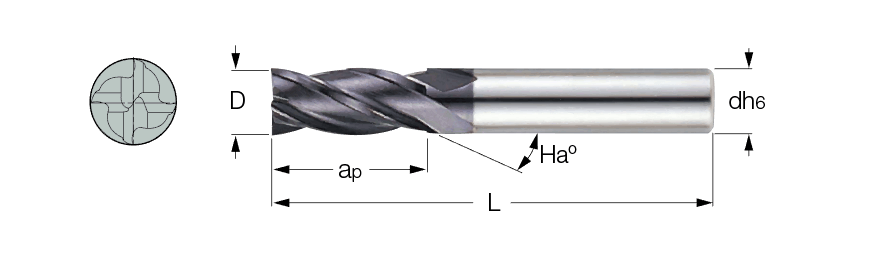

  Denominazione
D
d
ap
L
Flute
Ha°
Rd°
ShankC-Cylindrical		 fz
(min)		 fz
(max)
  Grado
  EC-A4 020-060C06-50  2.00  6.00  6.00  50.00  4  30.0  5.0  C  0.01  0.03 IC903
  EC-A4 025-080C06-50  2.50  6.00  8.00  50.00  4  30.0  5.0  C  0.01  0.03 IC903
  EC-A4 030-080C06-50  3.00  6.00  8.00  50.00  4  30.0  5.0  C  0.01  0.04 IC903
  EC-A4 035-10C06-50  3.50  6.00  10.00  50.00  4  30.0  5.0  C  0.01  0.04 IC903
  EC-A4 040-11C06-50  4.00  6.00  11.00  50.00  4  30.0  5.0  C  0.02  0.05 IC903
  EC-A4 045-11C06-50  4.50  6.00  11.00  50.00  4  30.0  5.0  C  0.02  0.05 IC903
  EC-A4 050-13C06-50  5.00  6.00  13.00  50.00  4  30.0  5.0  C  0.02  0.06 IC903
  EC-A4 055-13C06-50  5.50  6.00  13.00  50.00  4  30.0  5.0  C  0.02  0.06 IC903
  EC-A4 060-13C06-50  6.00  6.00  13.00  50.00  4  30.0  5.0  C  0.03  0.07 IC903
  EC-A4 065-16C08-63  6.50  8.00  16.00  63.00  4  30.0  5.0  C  0.03  0.07 IC903
  EC-A4 070-16C08-63  7.00  8.00  16.00  63.00  4  30.0  5.0  C  0.03  0.08 IC903
  EC-A4 075-16C08-63  7.50  8.00  16.00  63.00  4  30.0  5.0  C  0.03  0.08 IC903
  EC-A4 080-19C08-63  8.00  8.00  19.00  63.00  4  30.0  5.0  C  0.03  0.09 IC903
  EC-A4 085-19C10-72  8.50  10.00  19.00  72.00  4  30.0  5.0  C  0.03  0.09 IC903
  EC-A4 090-19C10-72  9.00  10.00  19.00  72.00  4  30.0  5.0  C  0.03  0.09 IC903
  EC-A4 095-19C10-70  9.50  10.00  19.00  70.00  4  30.0  5.0  C  0.03  0.09 IC903
  EC-A4 100-22C10-72  10.00  10.00  22.00  72.00  4  30.0  5.0  C  0.03  0.10 IC903
  EC-A4 105-22C12-75  10.50  12.00  22.00  75.00  4  30.0  5.0  C  0.03  0.10 IC903
  EC-A4 110-22C12-75  11.00  12.00  22.00  75.00  4  30.0  5.0  C  0.03  0.10 IC903
  EC-A4 115-22C12-75  11.50  12.00  22.00  75.00  4  30.0  5.0  C  0.03  0.10 IC903
  EC-A4 120-26C12-73  12.00  12.00  26.00  73.00  4  30.0  5.0  C  0.04  0.11 IC903
  EC-A4 130-26C12-85  13.00  12.00  26.00  85.00  4  30.0  5.0  C  0.04  0.11 IC903
  EC-A4 140-26C12-85  14.00  12.00  26.00  85.00  4  30.0  5.0  C  0.04  0.12 IC903
  EC-A4 140-26C14-83  14.00  14.00  26.00  83.00  4  30.0  5.0  C  0.04  0.12 IC903
  EC-A4 140-26C16-85  14.00  16.00  26.00  85.00  4  30.0  5.0  C  0.04  0.12 IC903
  EC-A4 150-26C16-92  15.00  16.00  26.00  92.00  4  30.0  5.0  C  0.04  0.12 IC903
  EC-A4 160-32C16-92  16.00  16.00  32.00  92.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 170-32C16-100  17.00  16.00  32.00  100.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 180-32C18-100  18.00  18.00  32.00  100.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 190-32C20-100  19.00  20.00  32.00  100.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 200-38C20-104  20.00  20.00  38.00  104.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 220-38C20-105  22.00  20.00  38.00  105.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 240-45C25-120  24.00  25.00  45.00  120.00  4  30.0  5.0  C  0.05  0.13 IC903
  EC-A4 250-45C25-120  25.00  25.00  45.00  120.00  4  30.0  5.0  C  0.05  0.13 IC903
