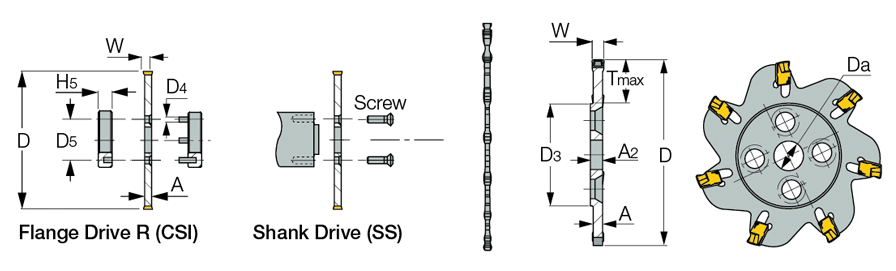

SGSA :  Slitting cutters, with GSAN self-clamped inserts.


Side slotting Slitting
  Designation W
min		 W
max
D
Z
Da
A2
A
Tmax		 RPM
max
D3
SS
CSI
  SGSA 32-3  2.70  3.53  32.00  4  8.00  4.0  2.40  5.50  2400  18.20  SW 20  -
  SGSA 40-3-6K  2.70  3.53  40.00  5  6.00  3.2  2.40  8.00  2000  21.00  SW 25-23  -
  SGSA 50-3-8K  2.70  3.53  50.00  7  8.00  3.2  2.40  10.50  1600  27.00  SW 25-28  -
  SGSA 80-3-22K-10Z-FP  2.70  3.53  80.00  10  22.00  2.4  2.40  16.00  995  -  SW 32-40  R 22-46
  SGSA 100-3-22K-12Z-FP  2.70  3.53  100.00  12  22.00  2.4  2.40  20.00  795  -  SW 32-40  R 22-46
  SGSA 125-3-32K-16Z-FP  2.70  3.53  125.00  16  32.00  2.4  2.40  25.00  635  -  SW 32-55  R 32-55
  SGSA 32-4  3.54  4.52  32.00  4  8.00  4.0  3.20  5.50  2400  18.20  SW 20  -
  SGSA 40-4-6K  3.54  4.52  40.00  5  6.00  3.2  3.20  8.00  2000  21.00  SW 25-23  -
  SGSA 50-4-8K  3.54  4.52  50.00  7  8.00  3.2  3.20  10.50  1600  -  SW 25-28  -
  SGSA 80-4-22K-10Z-FP  3.54  4.52  80.00  10  22.00  3.2  3.20  16.00  995  -  SW 32-40  R 22-46
  SGSA 100-4-22K-12Z-FP  3.54  4.52  100.00  12  22.00  3.2  3.20  20.00  795  -  SW 32-40  R 22-46

For H5, D5, D4 refer to SW/S drive shanks and R drive flange set
Maximum RPM may not be exceeded
