SCD-AH5 (5xD) :  Solid carbide drills for hard materials, drilling depth 5xD, without coolant holes.


Drilling

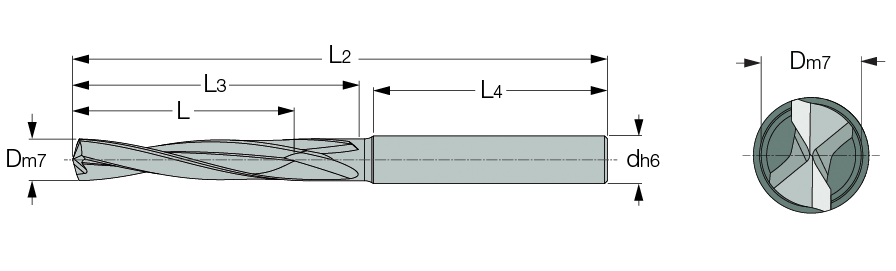

  Designation
D
L
L3
d
L4
L2
ThUsed for standard thread size
  Grade
  SCD 030-015-060 AH5  3.00  15.0  26.0  6.00  35.0  66.0  M4 IC903
  SCD 033-017-060 AH5  3.30  16.5  26.0  6.00  35.0  66.0  - IC903
  SCD 035-018-060 AH5  3.50  17.5  26.0  6.00  35.0  66.0  - IC903
  SCD 040-020-060 AH5  4.00  20.0  29.0  6.00  32.0  66.0  - IC903
  SCD 042-021-060 AH5  4.20  21.0  32.0  6.00  46.0  82.0  M5 IC903
  SCD 044-022-060 AH5  4.40  22.0  32.0  6.00  46.0  82.0  - IC903
  SCD 045-023-060 AH5  4.50  22.5  32.0  6.00  46.0  82.0  - IC903
  SCD 050-025-060 AH5  5.00  25.0  37.0  6.00  41.0  82.0  M6 IC903
  SCD 053-027-060 AH5  5.30  26.5  39.0  6.00  37.0  82.0  - IC903
  SCD 055-028-060 AH5  5.50  27.5  39.0  6.00  37.0  82.0  - IC903
  SCD 060-030-060 AH5  6.00  30.0  43.0  6.00  37.0  82.0  M7 IC903
  SCD 065-033-080 AH5  6.50  32.5  46.0  8.00  39.0  91.0  - IC903
  SCD 068-034-080 AH5  6.80  34.0  49.0  8.00  39.0  91.0  M8 IC903
  SCD 070-035-080 AH5  7.00  35.0  49.0  8.00  39.0  91.0  - IC903
  SCD 075-038-080 AH5  7.50  37.5  52.0  8.00  34.0  91.0  - IC903
  SCD 078-039-080 AH5  7.80  42.0  55.0  8.00  34.0  91.0  M9 IC903
  SCD 080-040-080 AH5  8.00  40.0  55.0  8.00  34.0  91.0  - IC903
  SCD 085-043-100 AH5  8.50  42.5  59.0  10.00  46.0  112.0  - IC903
  SCD 088-044-100 AH5  8.80  44.0  63.0  10.00  46.0  112.0  M10 IC903
  SCD 090-045-100 AH5  9.00  45.0  63.0  10.00  46.0  112.0  - IC903
  SCD 095-048-100 AH5  9.50  47.5  66.0  10.00  39.0  112.0  M11 IC903
  SCD 100-050-100 AH5  10.00  50.0  70.0  10.00  39.0  112.0  - IC903
  SCD 105-053-120 AH5  10.50  52.5  71.0  12.00  45.0  122.0  - IC903
  SCD 110-055-120 AH5  11.00  55.0  74.0  12.00  45.0  122.0  - IC903
  SCD 115-058-120 AH5  11.50  57.5  77.0  12.00  40.0  122.0  - IC903
