PCLNR/L-X :  Lever Lock Toolholders for CNMX/CNMG 80° Rhombic Inserts

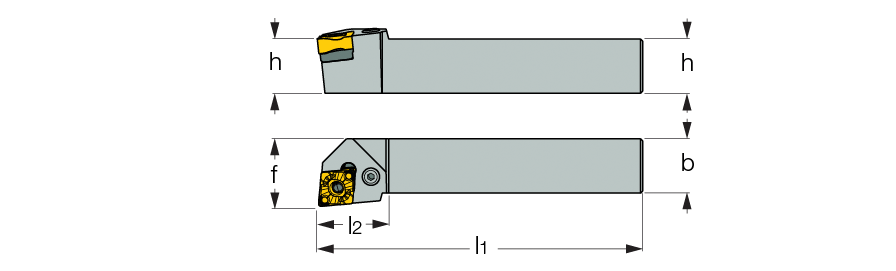

 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
b
h
l1
l2
f
Ga°
Gr°
R/L
  PCLNL 2020K-09X  20.0  20.0  125.00  25.0  25.0  -6  -6  L
  PCLNR 2020K-09X  20.0  20.0  125.00  25.0  25.0  -6  -6  R
  PCLNL 2525M-09X  25.0  25.0  150.00  25.0  32.0  -6  -6  L
  PCLNR 2525M-09X  25.0  25.0  150.00  25.0  32.0  -6  -6  R
  PCLNL 2020K-12X  20.0  20.0  125.00  31.0  25.0  -6  -6  L
  PCLNR 2020K-12X  20.0  20.0  125.00  31.0  25.0  -6  -6  R
  PCLNL 2525M-12X  25.0  25.0  150.00  31.0  32.0  -6  -6  L
  PCLNR 2525M-12X  25.0  25.0  150.00  31.0  32.0  -6  -6  R
  PCLNL 3232P-12X  32.0  32.0  170.00  32.0  40.0  -6  -6  L
  PCLNR 3232P-12X  32.0  32.0  170.00  32.0  40.0  -6  -6  R
  PCLNL 3232P-16X  32.0  32.0  170.00  32.0  40.0  -6  -6  L
  PCLNR 3232P-16X  32.0  32.0  170.00  32.0  40.0  -6  -6  R
