PCLNR/L-X :  Lever lock toolholders for CNMX-HTW HELITURNLD 80° rhombic inserts.

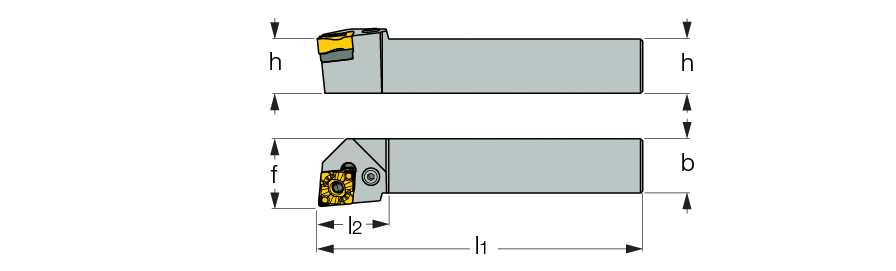

 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  PCLNL 12-3X  .750  .750  4.500  1.00  1.00  -6  -6  L
  PCLNR 12-3X  .750  .750  4.500  1.00  1.00  -6  -6  R
  PCLNL 16-3X  1.000  1.000  6.000  1.00  1.25  -6  -6  L
  PCLNR 16-3X  1.000  1.000  6.000  1.00  1.25  -6  -6  R
  PCLNL 16-4X  1.000  1.000  6.000  1.22  1.25  -6  -6  L
  PCLNR 16-4X  1.000  1.000  6.000  1.22  1.25  -6  -6  R
  PCLNL 20-4X  1.250  1.250  6.000  1.22  1.50  -6  -6  L
  PCLNR 20-4X  1.250  1.250  6.000  1.22  1.50  -6  -6  R
  PCLNL 20-5X  1.250  1.250  7.000  1.26  1.57  -6  -6  L
  PCLNR 20-5X  1.250  1.250  7.000  1.26  1.57  -6  -6  R
  PCLNL 24-5X  1.500  1.500  7.000  1.85  2.00  -6  -6  L
  PCLNR 24-5X  1.500  1.500  7.000  1.85  2.00  -6  -6  R
