PCLNR/L :  Lever lock toolholders for 80° negative rhombic inserts.

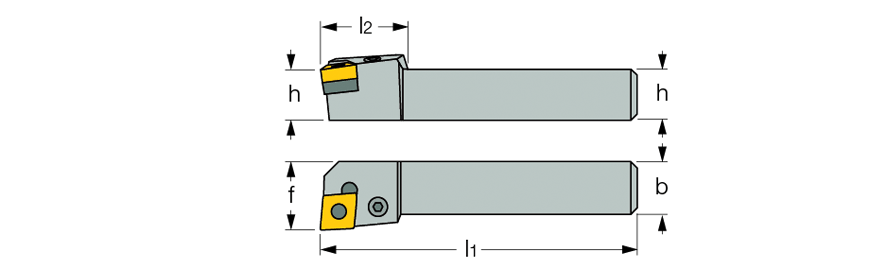

 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  PCLNL 20-6  1.250  1.250  6.000  1.61  1.50  -6  -6  L
  PCLNR 20-6  1.250  1.250  6.000  1.61  1.50  -6  -6  R
  PCLNL 24-8  1.500  1.500  7.000  1.85  2.00  -6  -6  L
  PCLNR 24-8  1.500  1.500  7.000  1.85  2.00  -6  -6  R
  PCLNL 32-8  2.000  2.000  7.000  1.85  2.50  -6  -6  L
  PCLNR 32-8  2.000  2.000  7.000  1.85  2.50  -6  -6  R
