T490 ELN-08 :  HELITANG, 90° endmills using T490 LNMT/LNHT 08... tangentially clamped inserts with 4 helical, .315" long cutting edges.


Shouldering Slotting Facing Ramp down

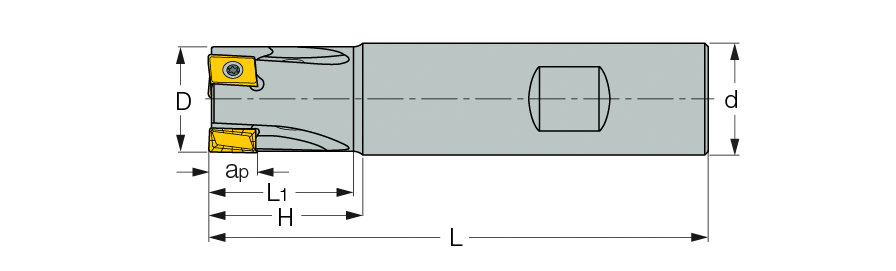

  Designation
D
Z
H
L1
L
ap
d
ShankC-Cylindrical, W-Weldon
Coolant
Rd°Only with T490 LNMT 0804PNR-RD inserts
Lbs
  T490 ELN D.62-2-W.62-08  .625  2  1.050  1.00  3.250  .315  .625  W  N  2.0  .249
  T490 ELN D.62-2-W.62-08-C  .625  2  1.050  1.00  3.250  .315  .625  W  Y  2.0  .232
  T490 ELN D.75-2-C.75-08-B  .750  2  1.650  1.57  6.000  .315  .750  W  Y  1.7  .631
  T490 ELN D.75-2-W.75-08-C  .750  2  1.080  1.00  3.380  .315  .750  W  Y  1.7  .340
  T490 ELN D.75-3-W.75-08  .750  3  1.080  1.00  3.380  .315  .750  W  N  1.7  .375
  T490 ELN D.75-3-W.75-08-C  .750  3  1.080  1.00  3.380  .315  .750  W  Y  1.7  .342
  T490 ELN D1.00-3-C1.0-08B  1.000  3  1.650  1.57  7.870  .315  1.000  C  Y  -  1.502
  T490 ELN D1.00-3-W.75-08C  1.000  3  -  1.00  3.380  .315  .750  W  Y  -  .410
  T490 ELN D1.00-4-W.75-08  1.000  4  -  1.00  3.380  .315  .750  W  N  -  .456
  T490 ELN D1.00-4-W.75-08C  1.000  4  -  1.00  3.380  .315  .750  W  Y  -  .417
  T490 ELND1.25-3-C1.25-08B  1.250  3  1.650  1.57  7.870  .315  1.250  C  Y  -  2.432
  T490 ELND1.25-3-W1.00-08C  1.250  3  -  1.20  4.000  .315  1.000  W  Y  -  .803
  T490 ELND1.25-5-W1.00-08C  1.250  5  -  1.20  4.000  .315  1.000  W  Y  -  .807
  T490 ELND1.50-4-W1.00-08C  1.500  4  -  1.20  4.000  .315  1.000  W  Y  -  1.003
  T490 ELND1.50-6-W1.00-08C  1.500  6  -  1.20  4.000  .315  1.000  W  Y  -  1.023

"B" suffix for long cylindrical shank which may be shortened.
For adaptation click on "More Info"
