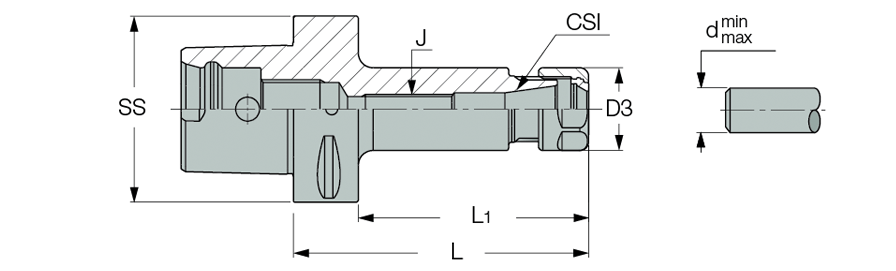

C#-ER :  ER collet chucks (DIN 6499) with CAMFIX (ISO 26623-1) exchangeable, tapered shanks.


RUNOUT (INT) 0.003MM(.00012 HARDNESS 58-60 SURFACE FINISH N5 COOLANT
  Designation
SS
CSI		 d
min		 d
max
D3
L
L1
J
Kg
  C4 ER16X 70  40  ER16  1.0  10.0  28.00  70.00  50.0  M10  0.38
  C4 ER20X 35  40  ER20  1.0  13.0  34.00  35.00  27.0  -  0.16
  C4 ER20X 52  40  ER20  1.0  13.0  34.00  52.00  32.0  -  0.28
  C4 ER25X 38  40  ER25  1.0  16.0  42.00  38.00  30.0  -  0.18
  C4 ER25X 52  40  ER25  1.0  16.0  42.00  52.00  32.0  -  0.29
  C4 ER32X 54  40  ER32  2.0  20.0  50.00  54.00  34.0  -  0.29
  C5 ER16X100  50  ER16  1.0  10.0  28.00  100.00  80.0  M10  0.67
  C5 ER16X130  50  ER16  1.0  10.0  28.00  130.00  110.0  M10  0.79
  C5 ER20X055  50  ER20  1.0  13.0  34.00  55.00  35.0  -  0.50
  C5 ER20X100  50  ER20  1.0  13.0  34.00  100.00  80.0  M12  0.79
  C5 ER20X130  50  ER20  1.0  13.0  34.00  130.00  110.0  M12  0.97
  C5 ER25X055  50  ER25  1.0  16.0  42.00  55.00  35.0  -  0.52
  C5 ER25X100  50  ER25  1.0  16.0  42.00  100.00  80.0  M16  0.93
  C5 ER32X057  50  ER32  2.0  20.0  50.00  57.00  36.0  -  0.50
  C5 ER32X100  50  ER32  2.0  20.0  50.00  100.00  80.0  M22X1.5  1.05
  C6 ER16X100  63  ER16  1.0  10.0  28.00  100.00  78.0  M10  0.99
  C6 ER16X130  63  ER16  1.0  10.0  28.00  130.00  108.0  M10  1.12
  C6 ER16X160  63  ER16  1.0  10.0  28.00  160.00  138.0  M10  1.24
  C6 ER20X060  63  ER20  1.0  13.0  34.00  60.00  38.0  -  0.84
  C6 ER20X100  63  ER20  1.0  13.0  34.00  100.00  78.0  M12  1.09
  C6 ER20X130  63  ER20  1.0  13.0  34.00  130.00  108.0  M12  1.26
  C6 ER20X160  63  ER20  1.0  13.0  34.00  160.00  138.0  M12  1.47
  C6 ER25X060  63  ER25  1.0  16.0  42.00  60.00  38.0  -  0.86
  C6 ER25X100  63  ER25  1.0  16.0  42.00  100.00  78.0  M16  1.39
  C6 ER25X130  63  ER25  1.0  16.0  42.00  130.00  108.0  M16  1.68
  C6 ER25X160  63  ER25  1.0  16.0  42.00  160.00  138.0  M16  1.83
  C6 ER32X060  63  ER32  2.0  20.0  50.00  60.00  36.0  -  0.86
  C6 ER32X100  63  ER32  2.0  20.0  50.00  100.00  78.0  M22X1.5  1.38
  C6 ER32X130  63  ER32  2.0  20.0  50.00  130.00  108.0  M22X1.5  1.75
  C6 ER32X160  63  ER32  2.0  20.0  50.00  160.00  138.0  M22X1.5  2.21
  C6 ER40X065  63  ER40  3.0  26.0  63.00  65.00  37.0  -  0.93
  C6 ER40X100  63  ER40  3.0  26.0  63.00  100.00  78.0  M28X1.5  1.59
  C6 ER40X130  63  ER40  3.0  26.0  63.00  130.00  108.0  M28X1.5  2.18
  C8 ER32X 70  80  ER32  2.0  20.0  50.00  70.00  40.0  -  1.81
  C8 ER32X100  80  ER32  2.0  20.0  50.00  100.00  70.0  M22x1.5  2.20
  C8 ER32X160  80  ER32  2.0  20.0  50.00  160.00  130.0  M22x1.5  3.08
  C8 ER40X 70  80  ER40  3.0  26.0  63.00  70.00  40.0  -  1.82
  C8 ER40X100  80  ER40  3.0  26.0  63.00  100.00  70.0  M28x1.5  2.46
  C8 ER40X160  80  ER40  3.0  26.0  63.00  160.00  130.0  M28x1.5  3.80
