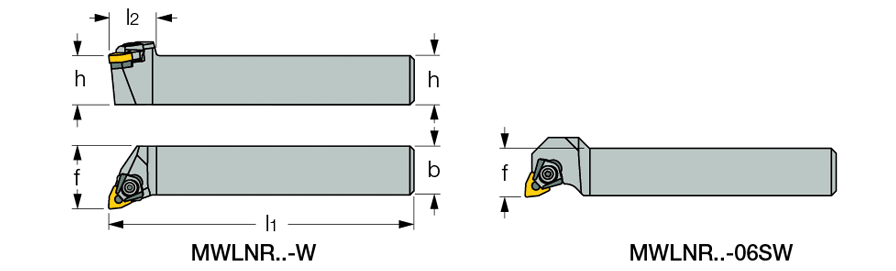

MWLNR/L-W :  Top wedge lock external toolholders for trigon inserts (AD - short tools for adapter holders).
 Right-hand shown

Ext. 80° trigon 95 approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  MWLNL 1616H-06SW  16.0  16.0  100.00  23.0  16.0  -6  -6  L
  MWLNR 1616H-06SW  16.0  16.0  100.00  23.0  16.0  -6  -6  R
  MWLNL 2020K-06W  20.0  20.0  125.00  25.0  25.0  -6  -6  L
  MWLNR 2020K-06W  20.0  20.0  125.00  25.0  25.0  -6  -6  R
  MWLNL 2525M-06W  25.0  25.0  150.00  25.0  32.0  -6  -6  L
  MWLNR 2525M-06W  25.0  25.0  150.00  25.0  32.0  -6  -6  R
  MWLNL 2020K-08W  20.0  20.0  125.00  30.0  25.0  -6  -6  L
  MWLNR 2020K-08W  20.0  20.0  125.00  30.0  25.0  -6  -6  R
  MWLNL 2525M-08W  25.0  25.0  150.00  30.0  32.0  -6  -6  L
  MWLNR 2525M-08W  25.0  25.0  150.00  30.0  32.0  -6  -6  R
  MWLNL 3232P-08W  32.0  32.0  170.00  35.0  40.0  -6  -6  L
  MWLNR 3232P-08W  32.0  32.0  170.00  35.0  40.0  -6  -6  R
