H400 ER-M :  Endmills with FLEXFIT threaded connection, carrying double-sided inserts with four radii cutting edges (HELIDO ROUND H400 LINE).


Profiling Facing Helical interpolation Ramp down COOLANT

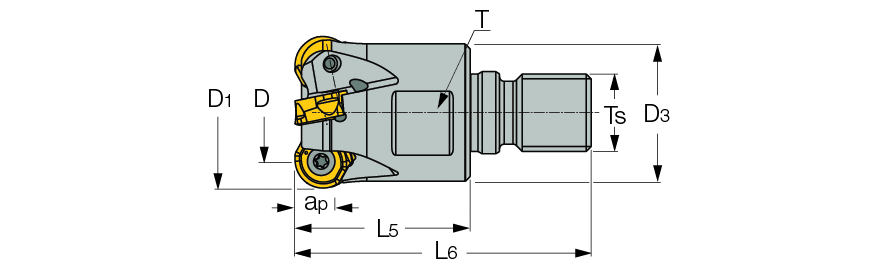

  Designation
D1
D
D3
Z
ap
L5
L6
TClamping wrench size
Rd°
Ts
Kg
  H400 ER D20-2-M10-10  20.0  10.00  16.60  2  7.50  25.00  45.00  15.0  -  M10  0.04
  H400 ER D25-3-M12-10  25.0  15.00  21.00  3  7.50  28.00  50.00  19.0  5.8  M12  0.07
  H400 ER D32-5-M16-10  32.0  22.00  29.60  5  7.50  35.00  60.00  25.0  3.8  M16  0.17
  H400 ER D25-2-M12-12  25.0  13.00  21.60  2  8.70  28.00  50.00  19.0  5.6  M12  0.07
  H400 ER D32-4-M16-12  32.0  20.00  28.40  4  8.70  35.00  60.00  25.0  5.6  M16  0.15
  H400 ER D40-5-M16-12  40.0  28.00  29.00  5  8.70  35.00  60.00  25.0  3.7  M16  0.19
